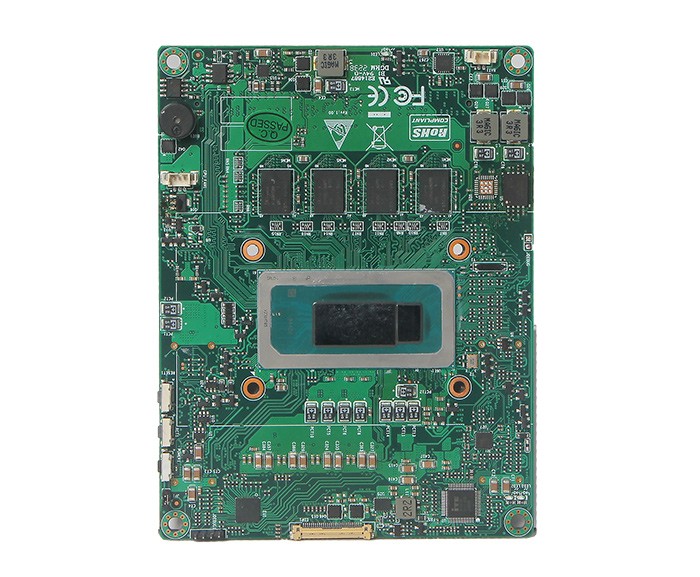

AD600CM - COM-E系列 - 12代核心板工控主板
产品详情
|
处理器系统 |
板载Intel 12代Alder Lake-P/-U/-H系列处理器，TDP 35W |
|
EFI BIOS |
|
|
内存 |
1个DDR4 3200MHz SO-DIMM双通道，最大支持32GB; 板载DDR4内存颗粒，最大16GB |
|
TPM2.0 |
CPU内置TPM2.0，可选外置TPM2.0 |
|
连接器扩展 |
2个标准凤凰山扩展连接器 |
|
1个eDP，4096x2304@60Hz |
|
|
扩展版I/O接口 |
1个DC，1个VGA，1个HDMI，3个LAN，2个USB3.1，4个USB2.0，4个COM，1个Line out，1个Mic in，1个带指示灯开关按键 |
|

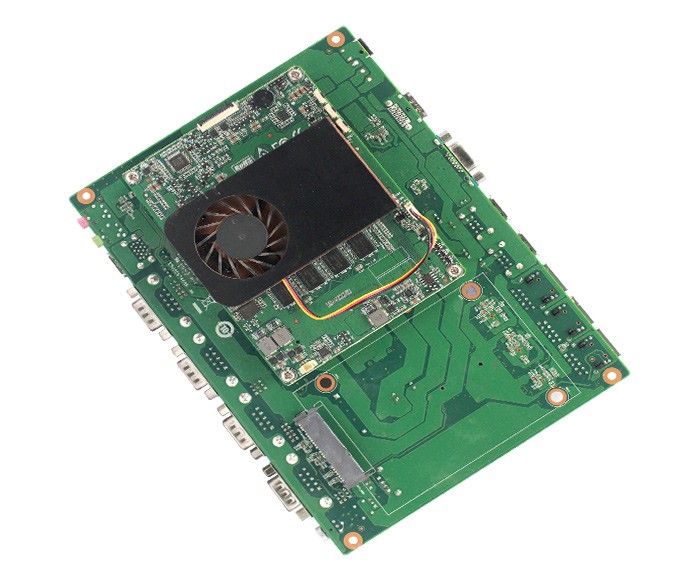

扩展板TL500CM-IOA其他功能 |
2个Intel i211或i210网卡，1个i219-LM千兆网卡 |
|
铜质有风扇散热器（支持自动和手动风扇转速调节） |
|
|
2个USB3.1，5个USB2.0 |
|
|
COM1是2线的RS232；COM2/3（DB9接口）可选择为RS232或RS485；COM4/5/6/7为RS232（COM4/5为DB9接口，COM6/7为排针） |
|
|
4位GPIO |
|
|
1个M.2 E-Key,WIFI |
|
|
1个M.2 B-Key，支持4G/5G模块 |
|
|
1个M.2 2280 M-Key,PCIe x4 NVMe协议 |
|
|
1个mSATA接口 |
|
|
电源 |
DC 9-36V，90W以上，具体根据CPU |
|
工作环境 |
工作温度：-20℃ ~ +60℃；工作湿度：0% ~ 90%相对湿度， 无凝露 |
|
存储温度：-40℃ ~ +85℃；存储湿度：0% ~ 90%相对湿度， 无凝露 |
|
|
操作系统 |
Windows11，Windows10，Linux |
|
尺寸 |

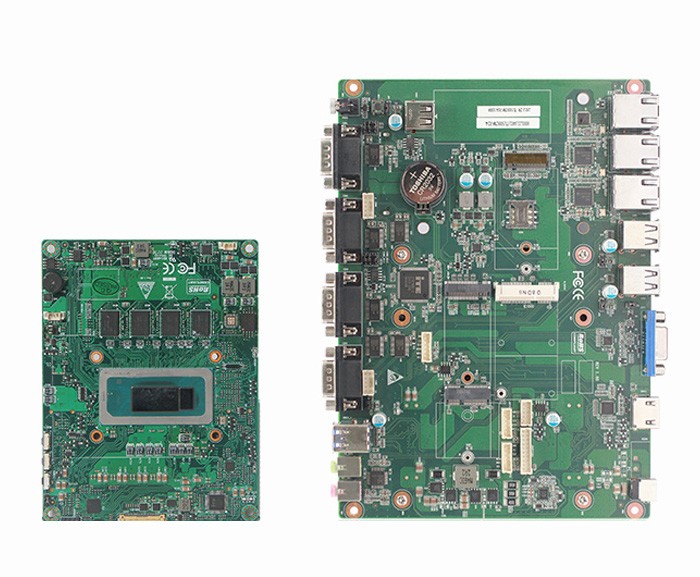

核心板125x95mm，扩展板210x150mm |
|
重量 |
核心板350g(含散热器)，扩展板500g |
