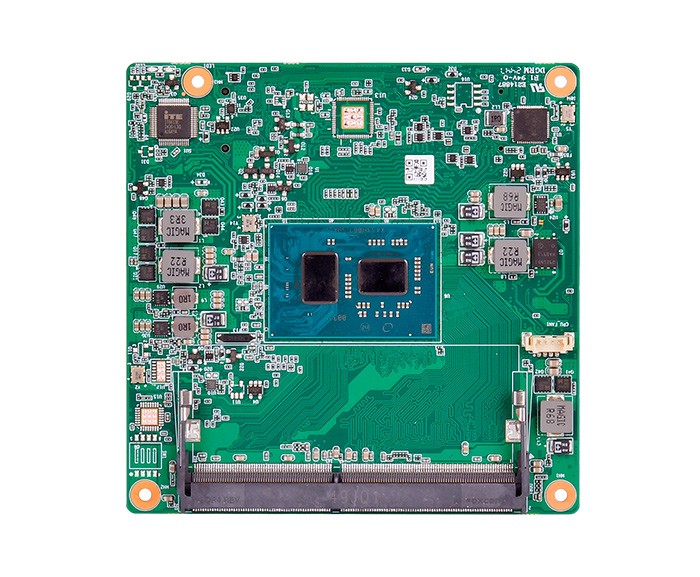

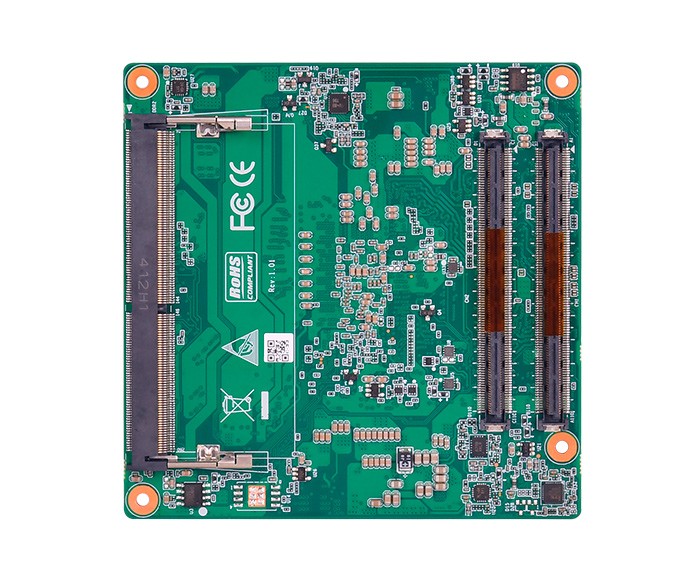

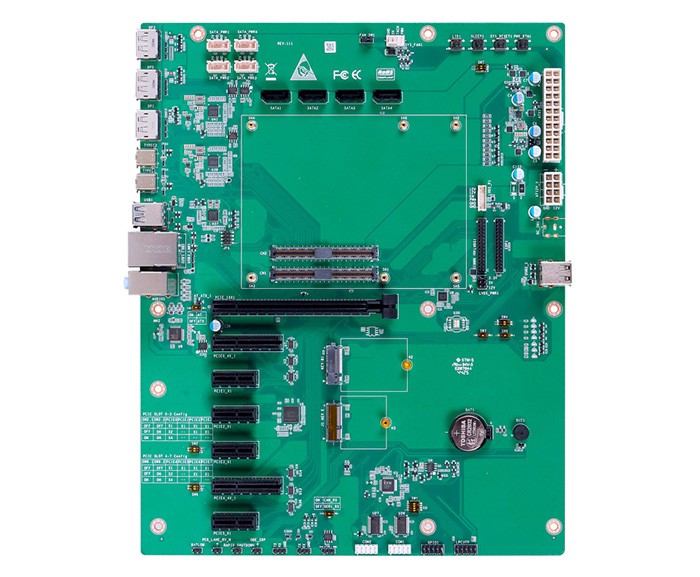

EL64EA - Intel J6412核心板开发板工业母板扩展板多pcie低功耗工控主板工业主板
产品详情
|
处理器 |
Intel J6412；EFI BIOS |
| 内存 |
2*DDR4 3200MT/s SO-DIMM 内存槽，最大 32GB |
|
存储 |
1*M.2 KEY-B （PCIe3.0 X1 NVMe） |
|
2*SATA3.0 6Gbit/s |
|
|
显示 |
2*DP 3840*2160@60fps；1*EDP（根据显示屏而定） |
| 1*LVDS (1920x1080@60fps/1024x768@60fps/1920x1200@60fps) | |
|
I/O 接口 |
2*USB3.0，1*RJ45 网口（Intel I226-V） |
| 4*USB2.0，1*Line_out，1*Line_in，1*MIC | |
|
扩展接口/功能 |
1*外置 TPM（预留） |
|
2*TTL，3Pin，间距 2.54mm |
|
| 2*COM（RS232）2x5Pin，间距 2.54mm | |
| 1*GPIO，2x5Pin，间距 2.54mm | |
| 1*LVDS/EDP 背光供电，6Pin，间距 2.54mm | |
| 1*LVDS/EDP 背光电压调节跳冒，支持 3.3V/5V/12V | |
| 1*PCIE X4；3*PCIE X1；1*CPU_FAN，4Pin | |
| 1*CPU_FAN，4Pin | |
|
1*SYS_RESET，复位按键；2*CN 220pin 链接核心板卡座 |
|
|
1*SYS_FAN，4Pin，间距 2.54mm；1*PWR_BTN1，开关机按键 |
|
| 4*SATA_PWR，SATA 4Pin 硬盘供电；1*BUZZ | |
| 操作系统 |
支持 Windows10，Windows11，Linux |
| 电源 |
ATX24+8Pin，90W 以上 |
|
环境 |
工作温度: -20℃ ~ +60℃；工作湿度: 0% ~ 90%相对湿度，无凝露 |
| 存储温度: -40℃ ~ +85℃；工作湿度: 0% ~ 90%相对湿度，无凝露 | |
| 尺寸 | 95 x 95mm |
