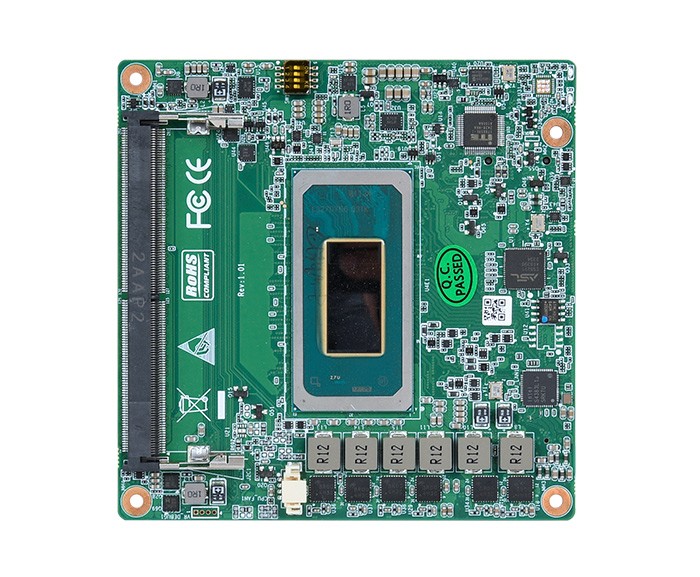

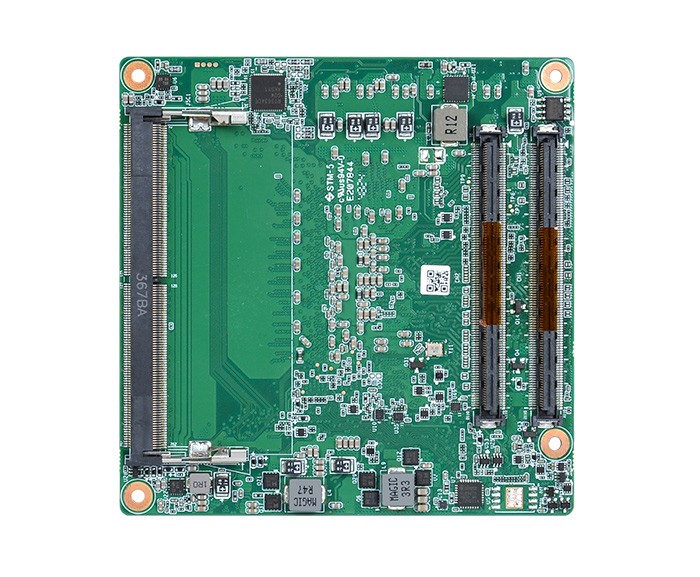

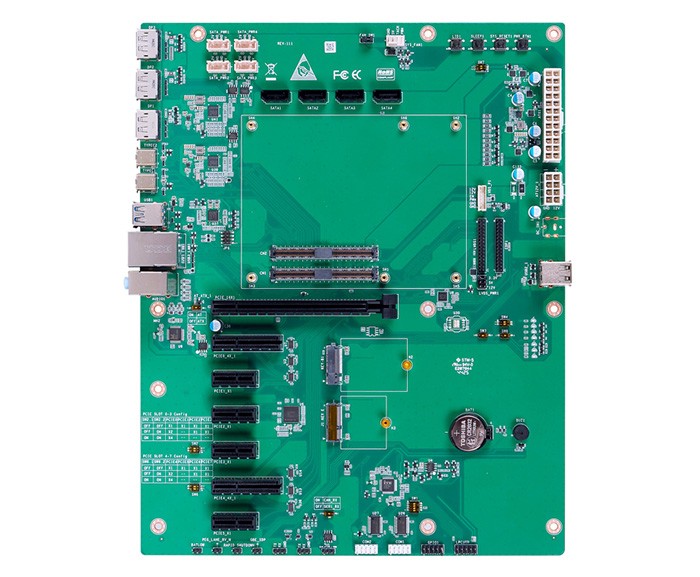

UT100EA - Intel Core Ultra系列核心板开发板工业母板扩展板多pcie
产品详情
|
处理器 |
Intel ultra7 155H、ultra7 155U、ultra5 125U；EFI BIOS |
| 存储 |
2*SATA3.0 6Gbit/s |
|
内存 |
2*DDR5 5600MT/s SO-DIMM 内存槽，最大 96GB |
|
显示 |
3*DP 3840*2160@60fps ，1*EDP（根据显示器而定） |
|
1*LVDS(1920x1080@60fps/1024x768@60fps/1920x1200@60fps) |
|
|
I/O 接口 |
4*USB3.0，1*RJ45 网口（Intel I226-V），3*DP 3840*2160@60fps |
| 2*USB2.0，1*Line_out，1*Line_in，1*MIC | |
|
扩展接口/功能 |
1*外置 TPM（预留） |
|
2*TTL，3Pin，间距 2.54mm |
|
| 1*GPIO，2x5Pin，间距 2.54mm | |
| 1*LVDS/EDP 背光供电，6Pin，间距 2.54mm | |
| 1*LVDS/EDP 背光电压调节跳冒，支持 3.3V/5V/12V | |
| 1*PCIE X16；2*PCIE X4；4*PCIE X1； | |
| 1*CPU_FAN，4Pin | |
| 1*SYS_RESET，复位按键；2*CN 220pin 链接核心板卡座 | |
|
1*SYS_FAN，4Pin，间距 2.54mm；1*PWR_BTN1，开关机按键 |
|
|
4*SATA_PWR，SATA 4Pin 硬盘供电；1*BUZZ |
|
| 操作系统 |
支持 Windows10，Windows11，Linux |
| 电源 |
ATX24+8Pin，90W 以上 |
|
环境 |
工作温度: -20℃ ~ +60℃；工作湿度: 0% ~ 90%相对湿度，无凝露 |
| 存储温度: -40℃ ~ +85℃；工作湿度: 0% ~ 90%相对湿度，无凝露 | |
| 尺寸 | 95 x 95mm |
