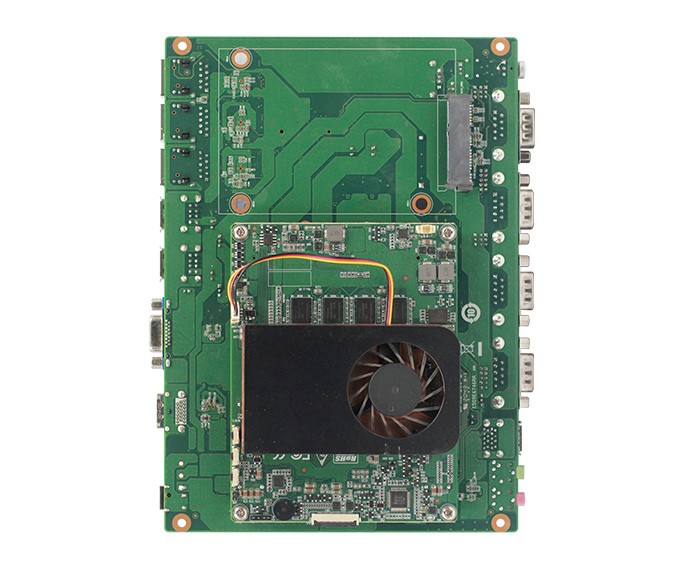

TL500CM - COM-E系列 - 嵌入式5G工控主板
产品详情
|
处理器系统 |
CPU |
Intel 11代Tiger Lake Celeron,Core i3/i5/i7 |
|
CPU封装 |
BGA |
|
|
芯片组 |
英特尔® Tiger Lake系列SOC |
|
|
BIOS |
EFI BIOS |
|
|
内存 |
技术架构 |
双通道DDR4 2400/2666/3200MHz |
|
板贴内存颗粒 |
板载4G/8G/16G DDR4 内存 |
|
|
插槽 |
1*DDR4 SO-DIMM内存槽，最大支持32GB |
|
|
视频 |
图形控制器 |
Intel Iris Xe Graphics(I7-1165G7 的显卡）；显卡型号跟CPU相关 |
|
和EDP |
EDP最高支持分辨率为4096*2304@60Hz |
|
|
VGA |
VGA支持最大分辨率2048x1536 |
|
|
HDMI |
HDMI2.0支持最大分辨率 4096*2304@60Hz |
|
|
双显支持 |
EDP+VGA,EDP+HDMI,HDMI+VGA同步或异步显示 |
|
|
三显 |
EDP+VGA+HDMI同步或异步显示 |
|
|
I/O背板 |
端口 |

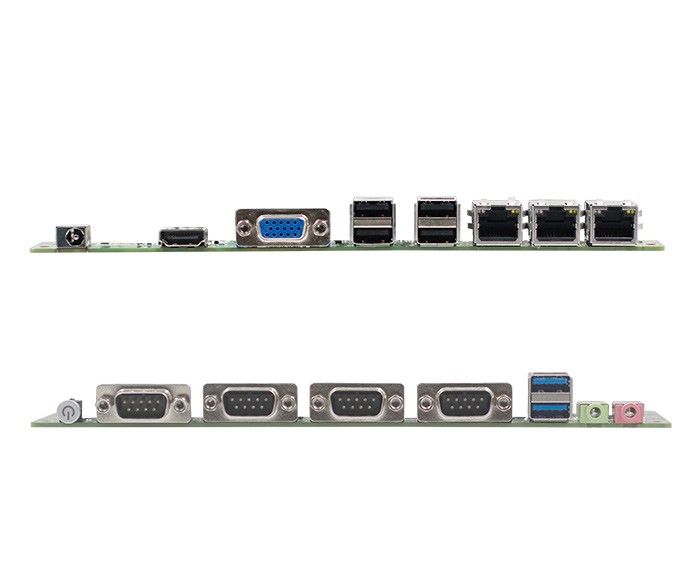

1*DC 1*VGA 1*HDMI 3*LAN 2*USB3.1 4*USB2.0 4*COM口 1*LINE OUT 1*MIC 1*带指示灯开关按钮 |
|
网络 |
控制器 |
2个intel I211或I210网卡 1个I219-LM网卡 |
|
音频 |
控制器 |
瑞昱HD ALC662音频解码(左右声道 + 麦克风) |
|
Super I/O |
控制器 |
IT8786E/8613E |
|
硬件监控 |
看门狗定时器 |
0-255秒,提供看门狗例程 |
|
Cooler |
铝质有风扇散热器（支持自动和手动风扇转速调节） |
|
|
输入/输出接口 |
USB |
2*USB3.1(USB3.1 GEN2 向下兼容 ),5个USB2.0 |
|
串口 |
COM1是2线的RS232 COM2，COM3（DB9接口）可通过跳帽和BIOS选择为RS232或RS485,COM4,5,6,7为RS232（COM4,5为DB9接口，COM6,7为排针） |
|
|
GPIO |
4位,提供例程, 自由定义输入/输出,3.3V@24mA电平 |
|
|
扩展总线 |
NGFF(KEY-E) |
1个NGFF接口（KEY E ） |
|
NGFF(KEY-B) |
1个NGFF接口(KEY-B)支持5G模块 |
|
|
存储 |
SATA_HDD |
1个SATA_HDD硬盘接口，最大传输速率6Gb/s |
|
M-SATA |
1个 M-SATA Scoket,支持SANDISK协议，最大传输速率 6Gb/s |
|
|
NGFF(KEY-M) |
支持PCIE X4 NVME的硬盘 |
|
|
电源 |
电源类型 |
DC 9-36V供电（需要额定功率80W以上的电源） |
|
工作环境 |
工作温度 |
-20℃ ~ +60℃ |
|
存储温度 |
-40℃ ~ +85℃ |
|
|
工作湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
|
存储湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
|
系统支持 |
|
Windows10 Linux |
|
外观尺寸 |
尺寸 |

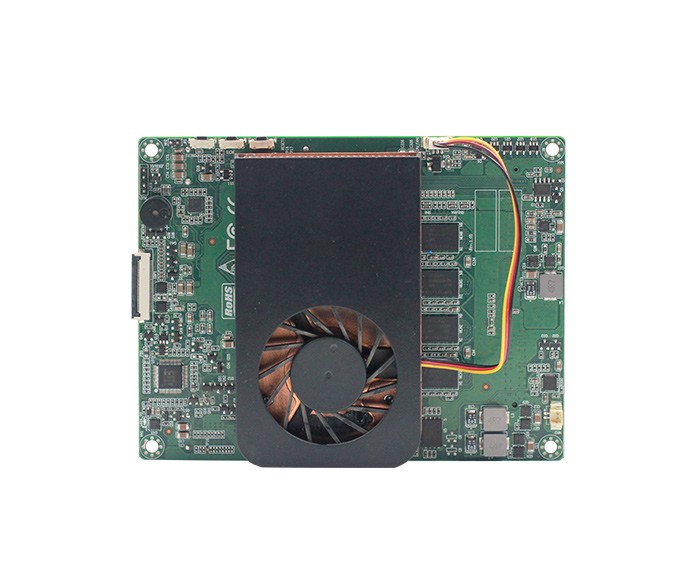

核心板125*95mm，扩展板 210*150mm |
|
重量 |
0.5KG |
|
|
认证 |
|
CE,RoHS,FCC |
