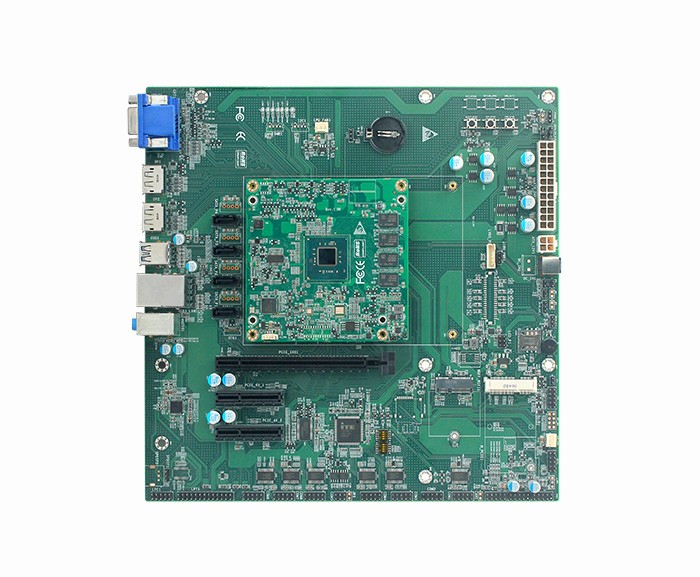

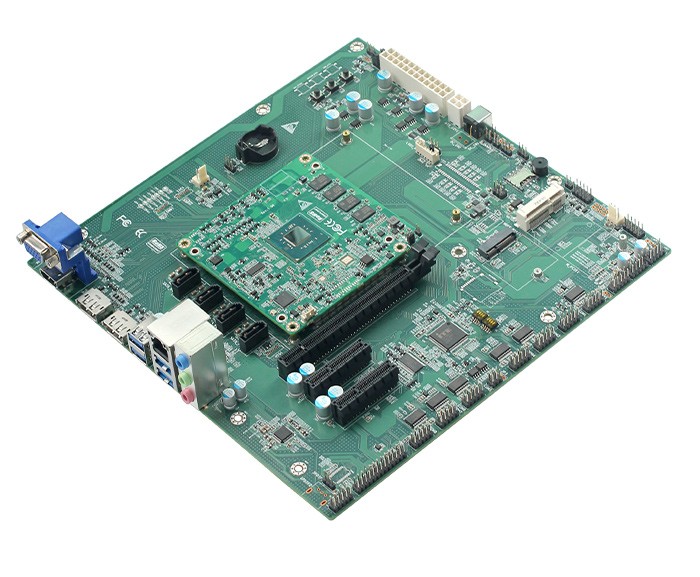

GN41EA(IOA) - COM-E系列 - 11代核心板工控主板

尺寸

核心板：95x95mm，扩展板：244x244mm

处理器支持

板载Intel Gemini Lake-R系列处理器，J4105/J4125/J5005/N4100/N5000；默认无风扇

内存

板载DDR4内存颗粒，最大8GB

连接器

2个COM E Type 6 Pin-out Compatible；2个220Pin连接器

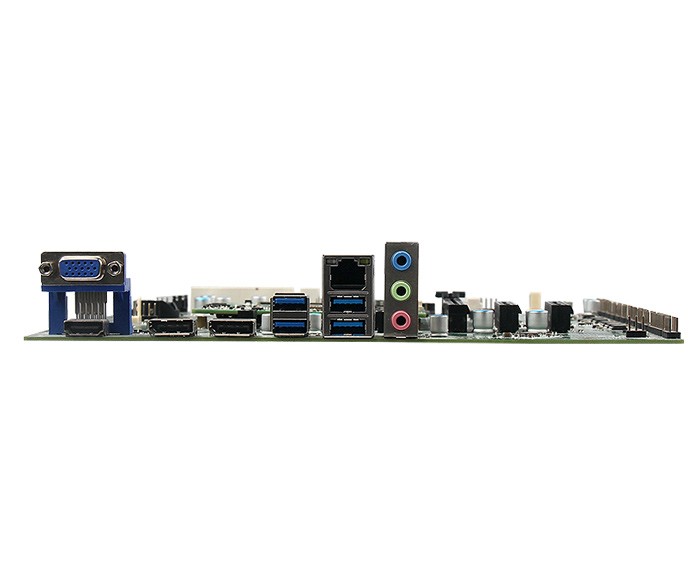

I/O接口

功能通过GN41EA-IOA扩展出来，如下GN41EA-IOA规格

显示

HDMI2.0 4K@60Hz，2个DP，1个VGA，24位LVDS/eDP二选一（核心板上没有DP）

存储

2个SATA3（核心板上4个SATA3）

扩展

2个PCIe_4X，1个PCIe_16X（核心板上只有1个PCIe_4X）

1个M.2 Key-E接口（PCIe&USB2.0协议），1个MiniPCIe接口（PCIe&USB2.0协议）

网络

1个Intel 2.5G网络

其他扩展功能

COM1和COM2是RS232，2x5Pin，间距2.54mm；COM3/4/6/7/8为RS232，COM5为RS422/RS485

4个USB3.0；2组4个USB2.0排针，2x5Pin，间距2.54mm

1个Line OUT，1个Line IN，1个MIC

TPM2.0，可选

LPC排针，2x5Pin，间距2.54mm

8位GPIO排针，2x5Pin，间距2.54mm

LPT排针，2x5Pin，间距2.54mm

SPI排针，2x4Pin，间距2.54mm

1个CPU风扇，1个系统风扇，3PIN

PSON来电即开机排针，1x3Pin，间距2.54mm

SPDIF排针，1x3Pin，间距2.54mm；预留1个SPDIF接口

电源

ATX 24+4Pin

操作系统支持

Windows10/Windows11/Linux等

重量

核心板净重58g（不含散热器）；扩展板净重355g（含散热器）
