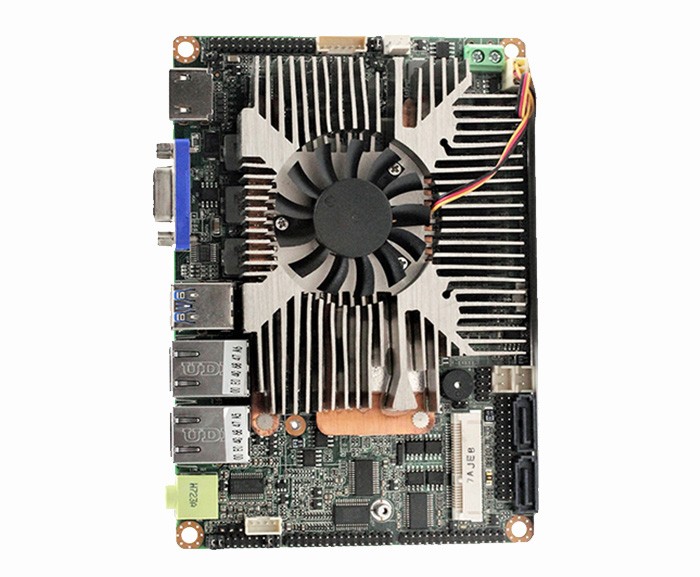

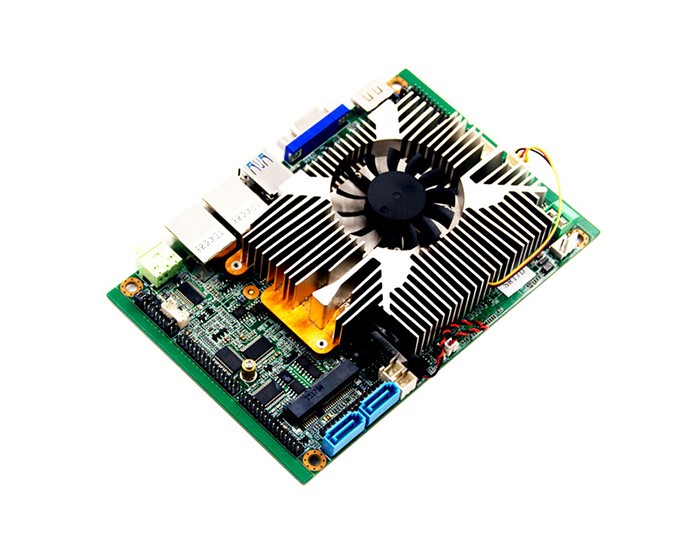

HM87-3（R120）-工业主板

CPU封装

RPGA946 Socket

芯片组

QM87/HM86/HM87

BIOS

UEFI BIOS

内存

技术架构

单通道DDR3 1066/1333/1600MHz

容量

集成2GB\4GB DDR3

插槽

可添加1条插槽，最大扩展8GB内存

视频

图形控制器

Intel HD Graphics 4600或以上；显卡型号跟CPU相关

Dual LVDS

支持双通道24位输出,最高分辨率1920 x 1200

HDMI

HDMI支持最大分辨率 3840*2160

VGA

VGA支持最大分辨率2880*1800(（具体看CPU型号）

双显支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示

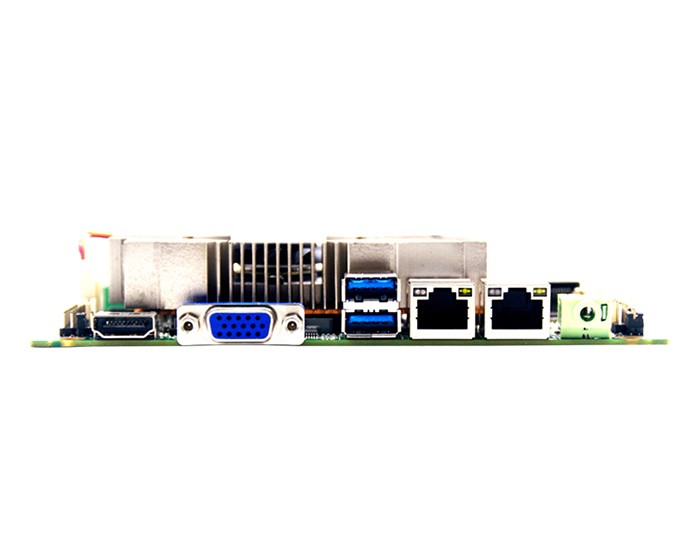

I/O背板

端口

1*VGA,1*HDMI,2*LAN,2*USB3.0,1*LINE-OUT

网络

控制器

2个RTL8111E-V千兆网卡，RJ45接口

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super  I/O

控制器

NCT6106D

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

铝+铜质有风扇散热器

输入/输出接口

USB

2*USB3.0兼容USB2.0 / 1.1，6*USB2.0

串口

5个RS-232, 1个RS422/485可选，RS485支持自动流向控制

GPIO

8位,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

Mini-PCle

1个Mini-PCIe插槽,支持PCIe和USB设备

SMBUS

2pinSM-BUS排针

存储

SATA

2个标准SATA3.0接口

M-SATA

1*M-SATA卡座（SATA3.0）

电源

电源类型

单输入直流通电源，DC12V，+/-5%

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

系统支持

Windows7 Windows10 Linux

外观尺寸

尺寸

145 x 102 mm

重量

0.5kg

认证

CE,ROHS,FCC
