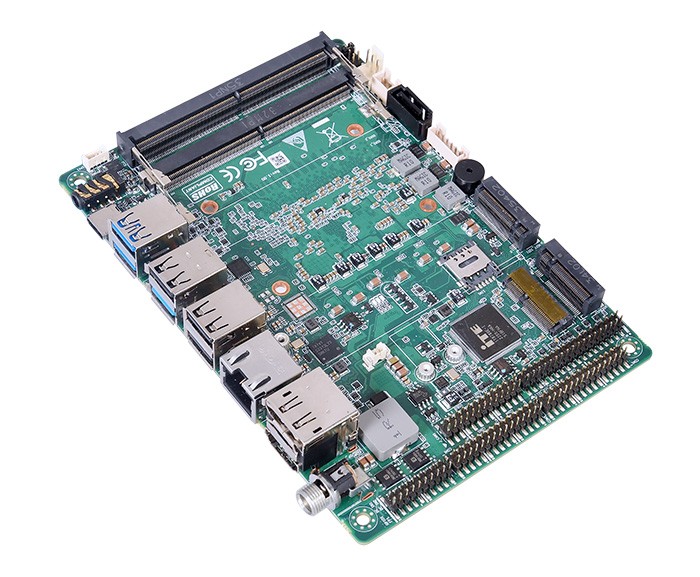

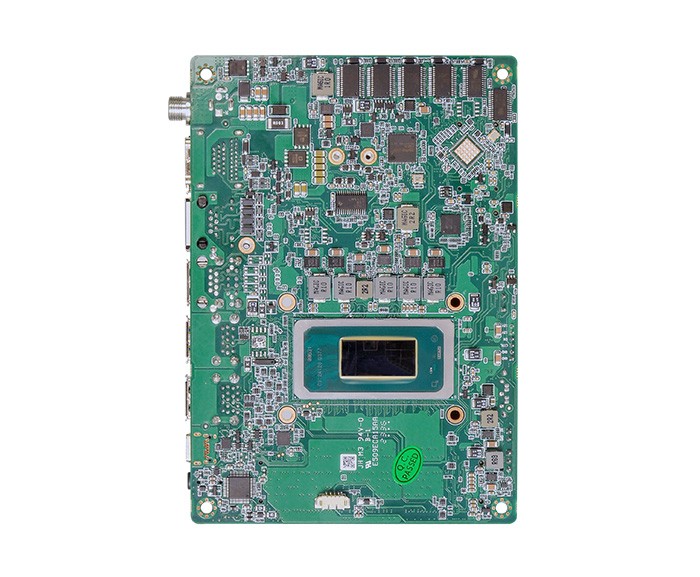

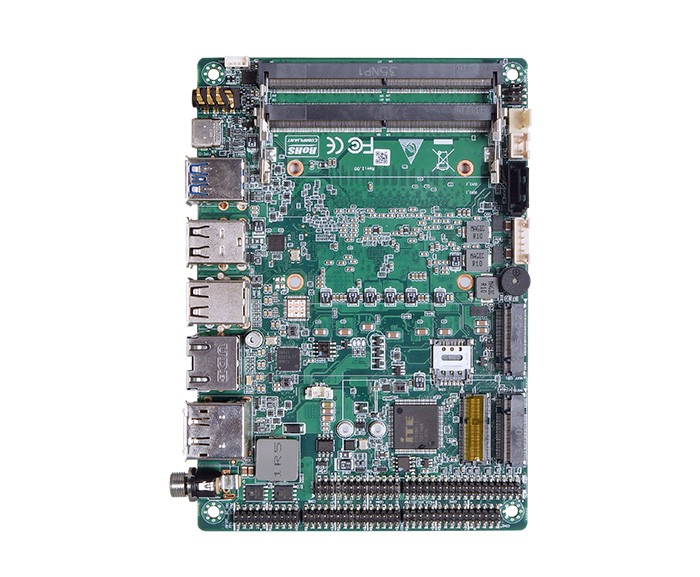

UT1003AW（R100）-工业电脑主板

EFI BIOS

内存

2个DDR5 SO-DIMM内存槽，最大96GB

显示

1个HDMI2.1；1个24位LVDS（LVDS/EDP二选一）；1个DP2.1; 1个TYPE-C（支持4K）

存储

1个M.2 KEY-M 2280（PCIe_X4 NVMe）

1个7Pin SATA3.0，SATA电源5V 2Pin

板边I/O接口

1个DC接口，1个DP2.1，1个HDMI2.1，4个USB3，2个RJ45网口（1个i226-V,1个i226-LM，支持AMT）/其中一个可选2个USB2，1个二合一音频,USB TYPE-C 4K

扩展接口/功能

1个TPM2.0（芯片可选，默认不带）

1个M.2 KEY-B（PCIe+USB3.0，4G/5G模块），1个SIM卡槽

1个M.2 KEY-E（PCIe+USB WIFI模块）

1个 CAN口 2x3PIN，间距2.0

6个2x5Pin，间距2.0mm COM排针（其中COM1和COM2通过BIOS可选RS232/RS485/RS422，默认RS232,另外4个RS232）

1个SPK 1x4 间距1.25

1个CL_CMOS 1x2Pin 间距2.0

2个2x5Pin，间距2.0排针（4个USB2.0）

1个CPU Smart FAN，4Pin；1个系统风扇，3Pin 间距2.54

1个F_Panel，2x5Pin，间距2.0mm

1个8位GPIO插针，2x5Pin，间距2.0；

1个AT/ATX 1x2Pin 间距2.0

电源

DC9-36V宽压

工作环境

工作温度:-20℃ ~ +60℃；工作湿度:0% ~ 90%相对湿度，无凝露

存储温度:-40℃ ~ +85℃；存储湿度:0% ~ 90%相对湿度，无凝露

操作系统支持

Windows10，windows11

尺寸

146x102mm

重量

不含散热器160g
