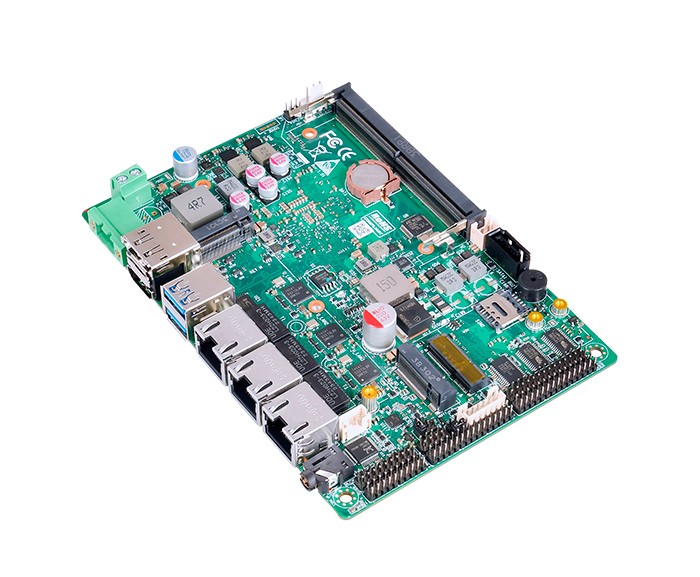

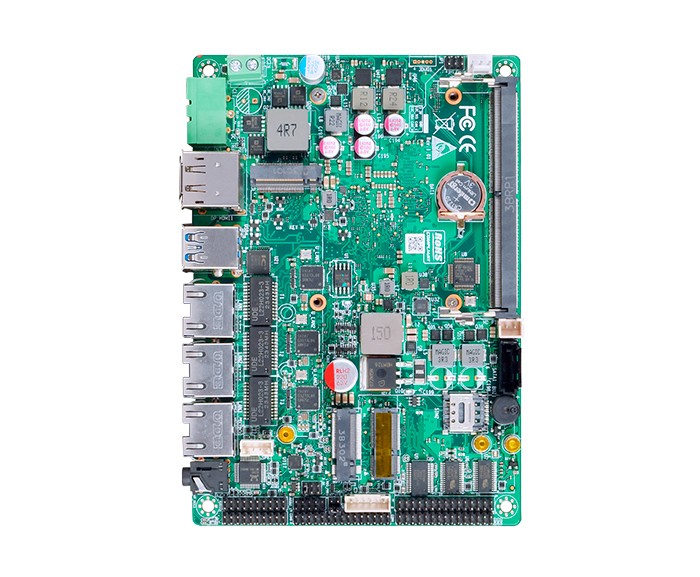

AD743AW（R100）-工控电脑主板
产品详情
|
处理器 |
Intel 12代Alder Lake-N系列处理器 |
|
EFI BIOS |
|
|
内存 |
1条DDR5 4800MT/s SO-DIMM内存槽，最大16GB |
|
显示 |
1个HDMI2.1；1个24位LVDS（LVDS/EDP二选一）；1个DP1.4; |
|
存储 |
1个M.2 KEY-M 2280（PCIe_X2 NVMe） |
|
1个7Pin SATA3.0，SATA电源5V 2Pin |
|
|

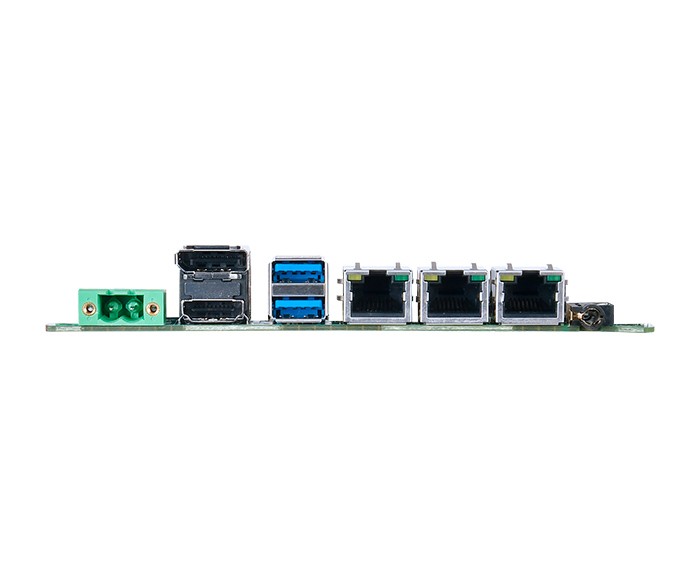

板边I/O接口 |
1个DC接口，1个DP1.4，1个HDMI2.1，2个USB3，3个RJ45网口（3个i226-V，LAN2、LAN3支持POE供电15W），1个二合一音频, |
|
扩展接口/功能 |
1个TPM2.0（芯片可选，默认不带） |
|
1个M.2 KEY-B（PCIe+USB3.0，4G/5G模块），1个SIM卡槽 |
|
|
1个M.2 KEY-E（PCIE_X1，USB2.0） |
|
|
1个 CAN+I2C 2x3PIN，间距2.0 |
|
|
6个COM，2x5Pin，间距2.0（其中COM1和COM2默认RS232,可通过BIOS选RS485/RS422，另外4个RS232） |
|
|
1个SPK 1x4 间距PH2.0 |
|
|
1个CL_CMOS 1x2Pin 间距2.0 |
|
|
2个USB2.0排针，2x5Pin，间距2.0 |
|
|
1个CPU Smart FAN，4Pin；1个系统风扇，3Pin 间距2.54 |
|
|
1个F_Panel，2x5Pin，间距2.0mm |
|
|
1个8位GPIO插针，2x5Pin，间距2.0； |
|
|
1个AT/ATX 1x2Pin 间距2.0 |
|
|
电源 |
DC9-36V宽压 |
|
工作环境 |
工作温度:-20℃ ~ +60℃；工作湿度:0% ~ 90%相对湿度，无凝露 |
|
存储温度:-40℃ ~ +85℃；存储湿度:0% ~ 90%相对湿度，无凝露 |
|
|
操作系统支持 |
Windows10，windows11，Linux |
|
尺寸 |
146x102mm |
|
重量 |
不含散热器160g |
