JT508A-嵌入式主板

CPU封装

BGA

芯片组

英特尔® Whiskey lake-U系列SOC

BIOS

EFI BIOS

内存

技术架构

单通道DDR4 2133/2400Mhz

板贴内存颗粒

4G/8G/16G DDR4板载内存可选

视频

图形控制器

Intel® UHD Graphics 620(i5-8365U的显卡）；显卡型号跟CPU相关

HDMI

一个HDMI1.4接口，最大分辨率支持（HDMI1.4）4096*22160@30HZ 支持4K显示

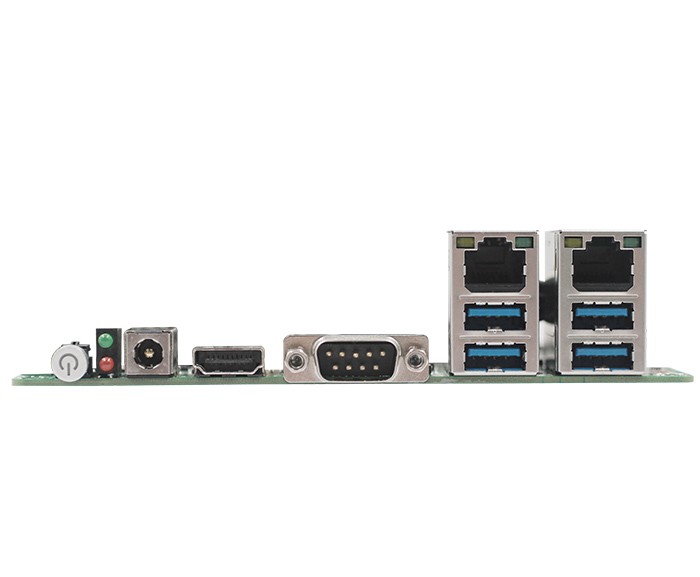

IO板边

端口

1*HDMI、4*USB3、2*LAN

1*DC、1*RS232(DB9接口）

1*电源开关、1*电源灯、1*硬盘灯

网络

控制器

1个Intel I211AT支持POE 一个Intel I219-LM(可配套扩展板，实现5个网口，4个I211AT 支持POE 802.AF模式，最大输出功率15W，1个I219-LM)

Super  I/O

控制器

IT8784E-I

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

铝质有风扇散热器

IO扩展

USB

4*USB2  2x5Pin，间距2.0

前置面板

1*FP 2x5Pin，间距2.0

串口

1*RS232 2x5Pin，间距2.0

AUDIO

1*AUDIO 2x5Pin，间距2.0

LPC

1*LPC 2x5Pin，间距2.0

FAN

1*CPU FAN、1*SYS FAN

存储

SATA

1个标准SATAIII接口,最大传输速率6Gb/s

EMMC

板载32/64/128G EMMC（可选择）

NGFF

1*NGFF(KEY M)支持PCIE X4(NVME)或者SATA信号（二选一）

电源

电源类型

DC 12V供电

工作环境

工作温度/工作湿度

-20℃ ~ +60℃/0% ~ 90%相对湿度, 无凝露

存储温度/存储湿度

-40℃ ~ +85℃/0% ~ 90%相对湿度, 无凝露

系统

WIN10/11 Linux

外观尺寸

尺寸

146*102mm

重量

约150克

认证

CE,RoHS,FCC
