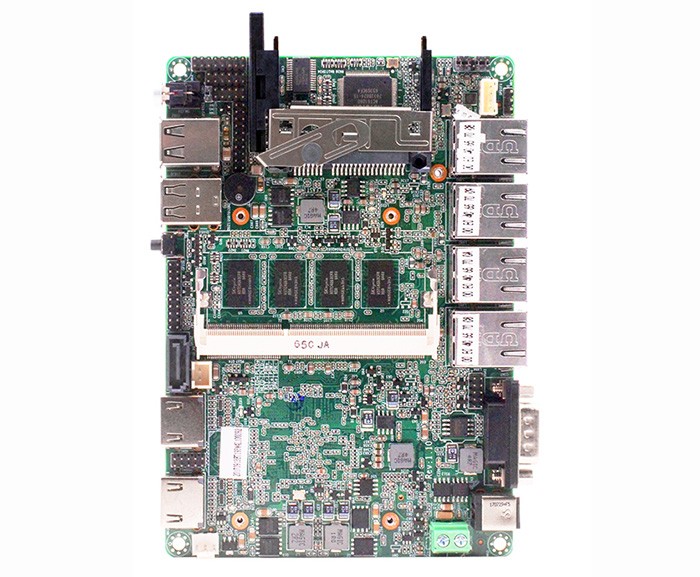

BT193A4L（R110）-嵌入式主板 - 网安主板
产品详情
|
处理器系统 |
CPU |
支持Baytrail-I/D/M 系列处理器 (J1900\J1800\E3845) |
|
CPU封装 |
BGA |
|
|
芯片组 |
支持Baytrail-I/D/M 系列处理器 |
|
|
BIOS |
EFI BIOS |
|
|
内存 |
技术架构 |
单通道DDR3 1066/1333MHz |
|
容量 |
集成2GB\4GB DDR3 |
|
|
插槽 |
可添加1条插槽，最大扩展8GB内存 |
|
|
视频 |
图形控制器 |
Intel HD Graphics |
|
VGA |
VGA支持最大分辨率2048x1536(VGA接口为排针） |
|
|
HDMI |
2*HDMI HDMI支持最大分辨率 1920x1080 |
|
|
双显支持 |
HDMI+HDMI,HDMI+VGA同步或异步显示 |
|
|

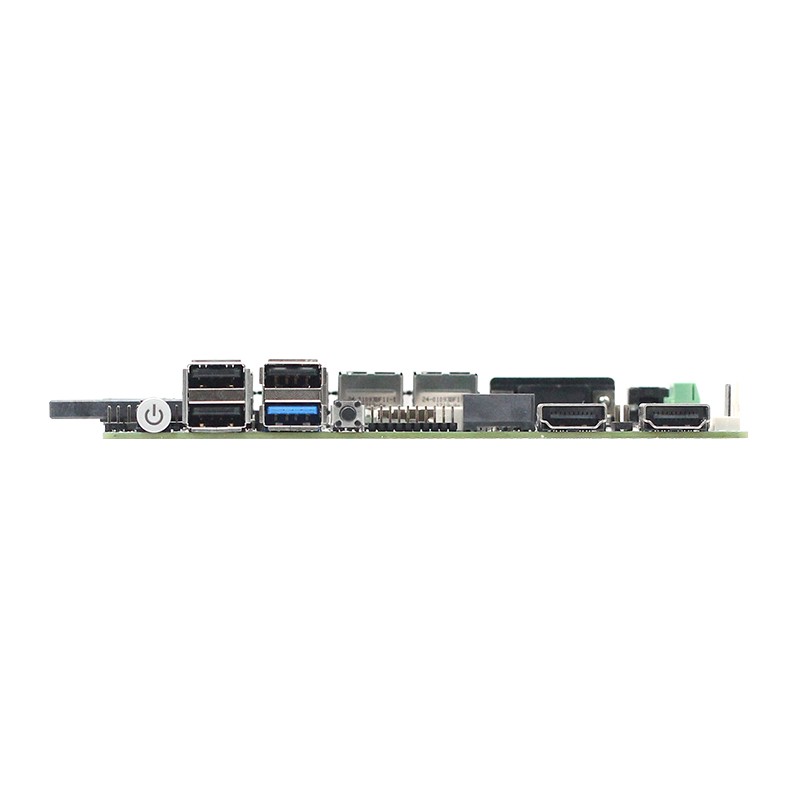

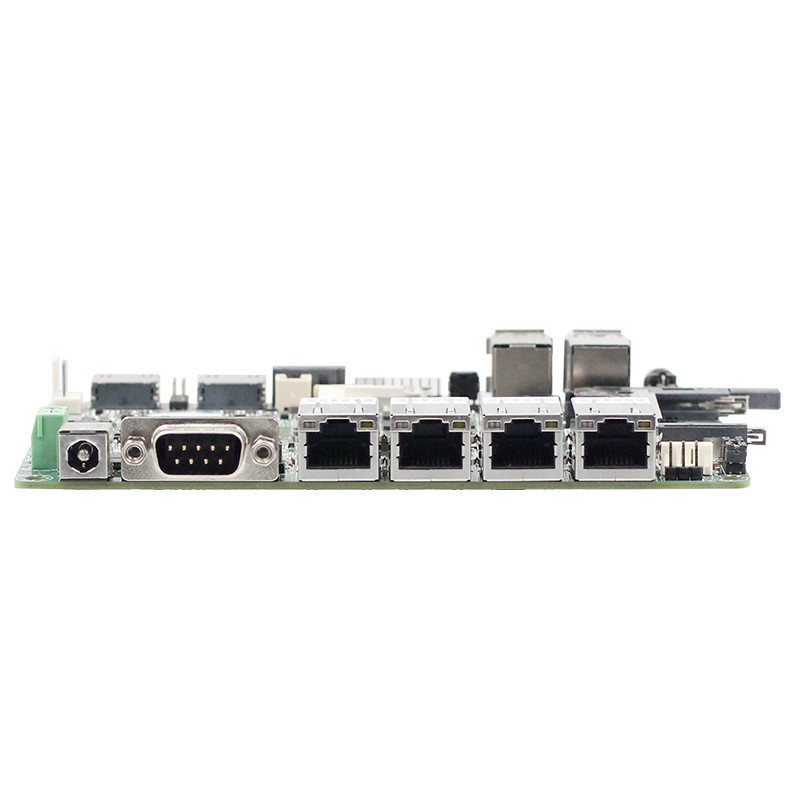

I/O背板 |
端口 |
2*HDMI 4*LAN 1*USB3.0 3*USB2.0 1*快速开机按钮带指示灯1*复位按钮 1*DC 1*COM |
|
网络 |
控制器 |
4个Intel I225千兆网卡，RJ45接口 |
|
音频 |
控制器 |
瑞昱HD ALC662音频解码(左右声道 + 麦克风) |
|
Super I/O |
控制器 |
NCT6106D |
|
硬件监控 |
看门狗定时器 |
0-255秒,提供看门狗例程 |
|
Cooler |
铝质有风扇散热器(可用无风扇) |
|
|
输入/输出接口 |
USB |
5*USB2.0,1*USB3.0最大支持+5V/1A |
|
串口 |
5个RS-232, 1个RS422/485可选，RS485支持自动流向控制 |
|
|
GPIO |
8位,提供例程, 自由定义输入/输出,3.3V@24mA电平 |
|
|
扩展总线 |
Mini-PCle |
1个Mini-PCIe插槽,仅支持 USB协议设备 |
|
存储 |
SATA |
1个标准SATAII接口, 最大传输速率3Gb/s |
|
Cfast |
1个Cfast存储接口 |
|
|
EMMC |
板载32/64/128G EMMC存储芯片（可选择） |
|
|
电源 |
电源类型 |
单输入直流通电源，DC12V，+/-5% |
|
工作环境 |
工作温度 |
-20℃ ~ +60℃ |
|
存储温度 |
-40℃ ~ +85℃ |
|
|
工作湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
|
存储湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
|
系统支持 |
|
Windows7 Windows8.1 Windows10 Linux 使用EMMC安装系统时 J1900 ，J1800 CPU只支持Windows8.1 Windows10，E3845 CPU支持Windows8.1 Windows10 Linux |
|
外观尺寸 |
尺寸 |
145 x 102 mm |
|
重量 |
0.5KG |
|
|
认证 |
|
CE,ROHS,FCC |
