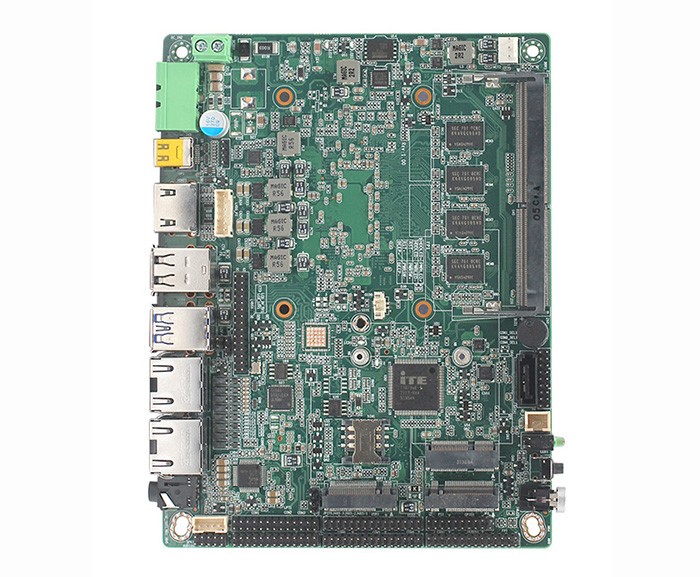

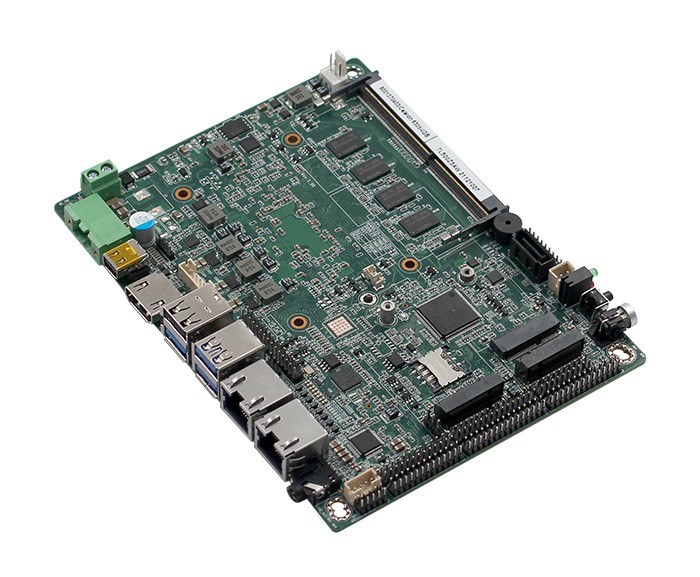

TL500Z3AW

EFI BIOS

内存

板载4GB/8GB/16GB DDR4（容量可选，最大16GB）

1条DDR4内存槽扩展，最大扩展32GB

显示

1个HDMI2.0；1个LVDS（LVDS/EDP二选一）；1个MiniDP（DP++）

存储

1个M.2 KEY-M 2242（PCIE_X2 NVME，可选SATA3.0，通过电阻选择）

1个7Pin SATA3.0，SATA电源5V 2Pin

I/O面板接口

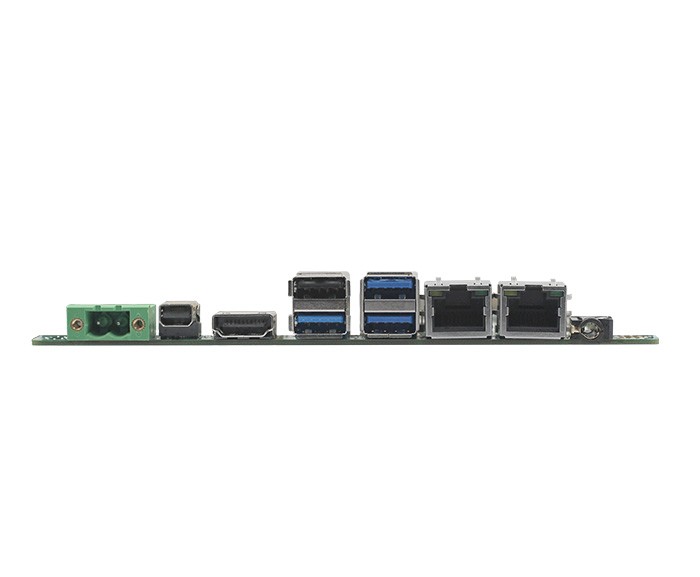

后面板:1个DC JACK（可选5.08穿墙凤凰端子），1个MiniDP（DP++），1个HDMI2.0，3个USB3.1 GEN2，1个USB2.0，2个RJ45网口（1个I225V-B3；1个I219，支持AMT），1个二合一音频

前面板:POWER LED，HDD LED，复位按键，开机按键

扩展接口/功能

1个TPM2.0（可选，默认不带）

1个CAN排针，2x4Pin，间距2.0

1个M.2 KEY-B（PCIE+USB3.0，3G/4G/5G模块），1个SIM卡槽

1个M.2 KEY-E（PCIE_X1，WIFI模块）

6个COM，2x5Pin，间距2.0（1个RS422/RS485/RS232，3个RS485/RS232，2个RS232）

1个AUDIO，2x5Pin，间距2.0

4个USB2.0（2组）排针，2x5Pin，间距2.0

1个CPU Smart FAN，3Pin，间距2.0

1个LPT打印口排针，2x13Pin，间距2.0

1个8位GPIO插针，2x5Pin，间距2.0；           看门狗Watchdog

1个PS/2，2x4Pin，间距2.0排针；       1个SPDIF插针，3Pin，间距2.54

电源

DC9-36V（可选DC12V），90W；铜制风扇散热器

工作环境

工作温度:-20℃ ~ +60℃；工作湿度:0% ~ 90%相对湿度，无凝露

存储温度:-40℃ ~ +85℃；存储湿度:0% ~ 90%相对湿度，无凝露

操作系统

Windows10，windows11，Linux

尺寸

155x117x23mm

重量

150g（不含散热器）
