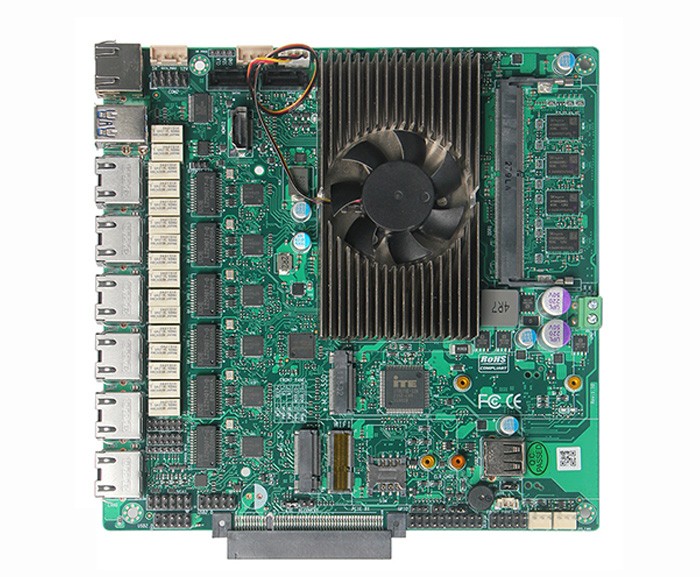

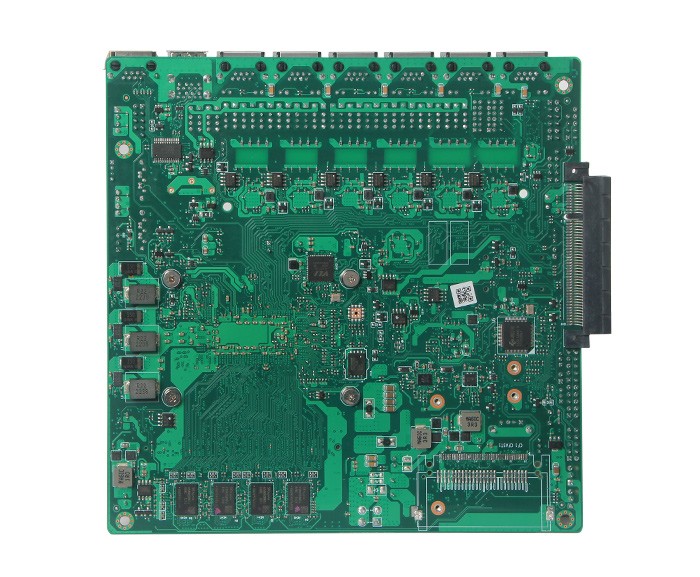

TOP50B6L（R110）-网安主板
产品详情
|
CPU |
板载Intel 11代 Tiger Lake-U系列处理器 |
|
内存 |
1 x DDR4 SO-DIMM内存槽; 板载内存, 最大16GB, 共最大48GB |
|
显示 |
1组HDMI2.0排针 |
|
1 x VGA排针 |
|
|
存储 |
1 x M.2 Key-M 2280，NVMe（PCIe4.0_X4）协议 |
|
1 x CF卡，3.3V/5V供电选择. 与SATA1二选一 |
|
|
2 x SATA3.0, SATA1与CF卡二选一. 默认2个SATA3.0 |
|
|

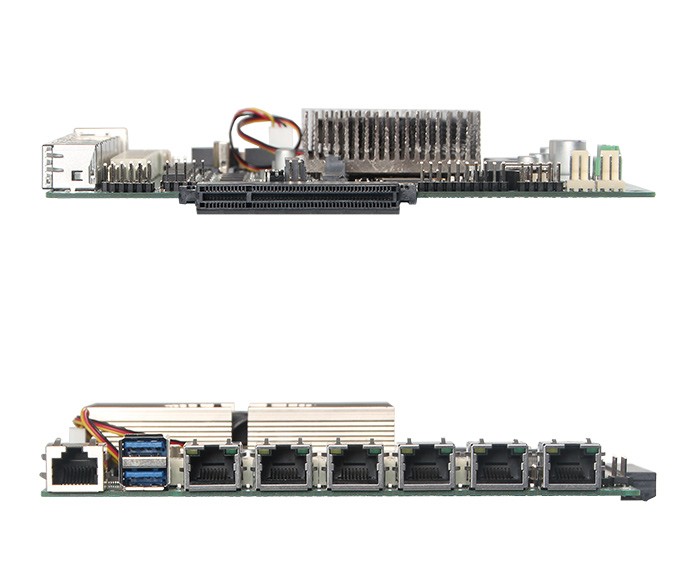

板边I/O接口 |
6 x RJ45，Intel i225V 2.5G网络, LAN1/2/3/4带ByPASS |
|
2 x USB3.0 |
|
|
1 x RS232（RJ45接口） |
|
|
板内扩展功能 |
1 x PCIe_8X（PCIe3.0_X4） |
|
1 x M.2 Key-E插槽, 支持PCIe_X1和USB2.0协议, 2230尺寸的WIFI/BT设备 |
|
|
1 x M.2 Key-B插槽, 支持USB2.0和USB3.0协议, 3G/4G/5G设备 |
|
|
TPM2.0, 可选 |
|
|
F_Panel, 2x5Pin, 间距2.54mm |
|
|
2组（4个）USB2.0排针, 2x5Pin, 间距2.54mm |
|
|
1 x RS232排针, 2x5Pin, 间距2.54mm |
|
|
8位GPIO排针, 2x5Pin, 间距2.54mm |
|
|
AT/ATX上电选择 |
|
|
1 x 4Pin CPU智能风扇, 2 x 3Pin系统风扇 |
|
|
电源 |
DC 9-36V, 90W, 铜制有风扇散热器 |
|
工作环境 |
工作温度：-20℃ ~ +60℃; 工作湿度:0% ~ 90%相对湿度, 无凝露 |
|
存储温度：-40℃ ~ +85℃; 存储湿度:0% ~ 90%相对湿度, 无凝露 |
|
|
系统支持 |
Windows10, Windows11, Linux |
|
尺寸 |
170x170 mm |
|
重量 |
不含散热器260g; 含散热器350g |
