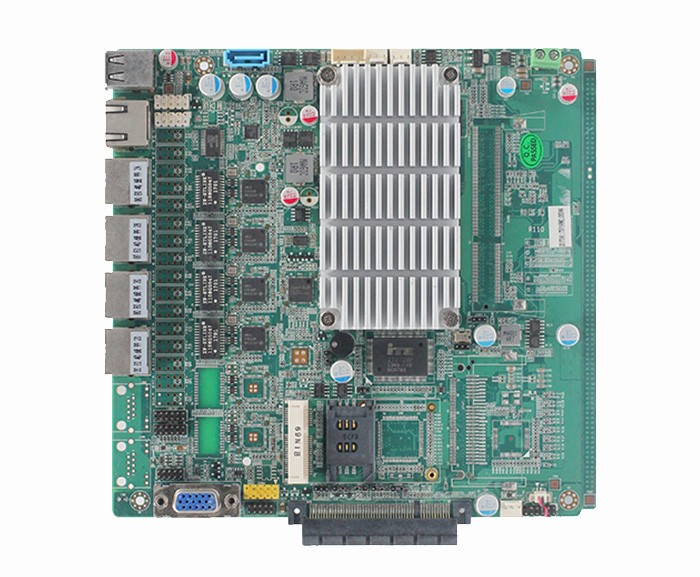

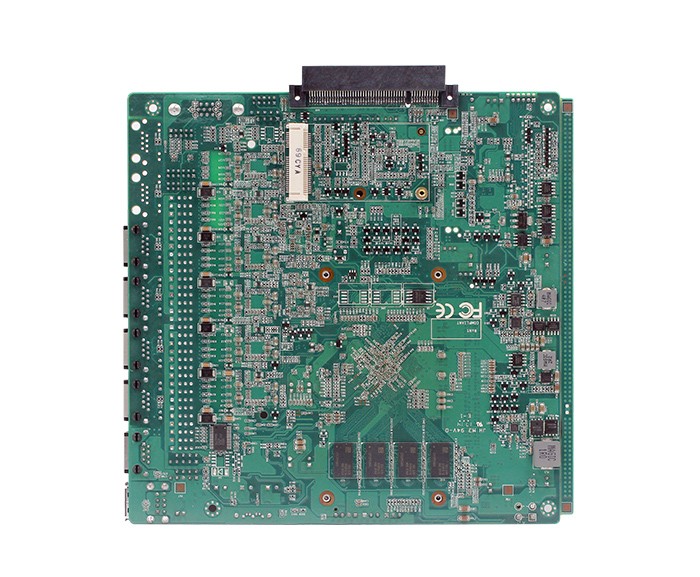

TOP19B4L - 工控主板 - 网安主板

CPU封装

BGA

芯片组

支持Intel Baytrail单芯片

BIOS

EFI BIOS

内存

技术架构

单通道DDR3 1066/1333/1600MHz

容量

集成2GB\4GB DDR3

内存插槽

可添加1条插槽，最大扩展8GB内存

视频

图形控制器

Intel Graphics

VGA

VGA支持最大分辨率2048x1536

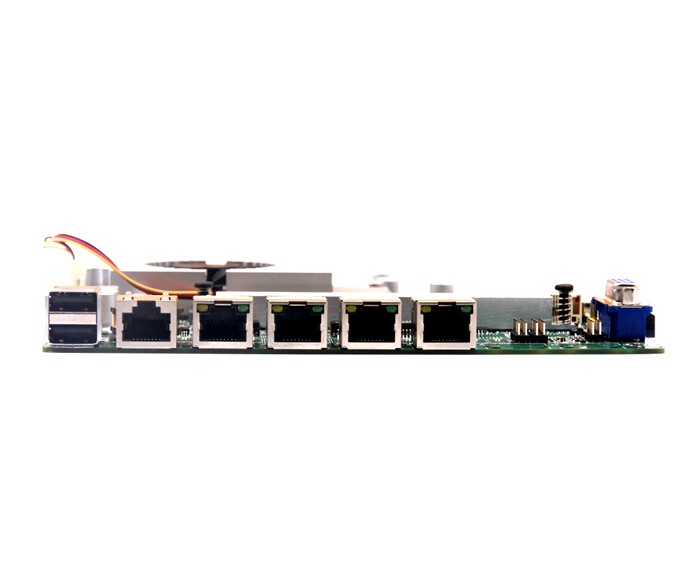

I/O背板

端口

4*LAN,1*COM1,2*USB2.0

网络

控制器

4个Intel I211—AT千兆位网卡(可选择LAN1和  LAN2，LAN3和LAN4支持二组Bypass功能）

Super  I/O

控制器

IT8728F

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

铝质有风扇散热器(可用无风扇)

输入/输出接口

USB

4*USB2.0,排针接口，最大支持+5V/1A

串口

2 个 RS232，2个排针接口，1个RJ45接口（当RJ45接口串口可用时，为1个排针串口）

GPIO

8位,提供例程, 自由定义输入/输出,3.3V@24mA电平

存储

SATA/M-SATA

1个标准SATAII接口,  最大传输速率3Gb/s）

1个 M-SATA Scoket,支持SANDISK协议，最大传输速率 3gb/s（二选一）

CF/Cfast

1个CF或者Cfast存储接口（二选一）

电源

电源类型

单输入直流通电源，DC12V，+/-5%

电源功耗

15w

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

外观尺寸

尺寸

170*170mm

重量

0.5KG

认证

CE,ROHS,FCC
