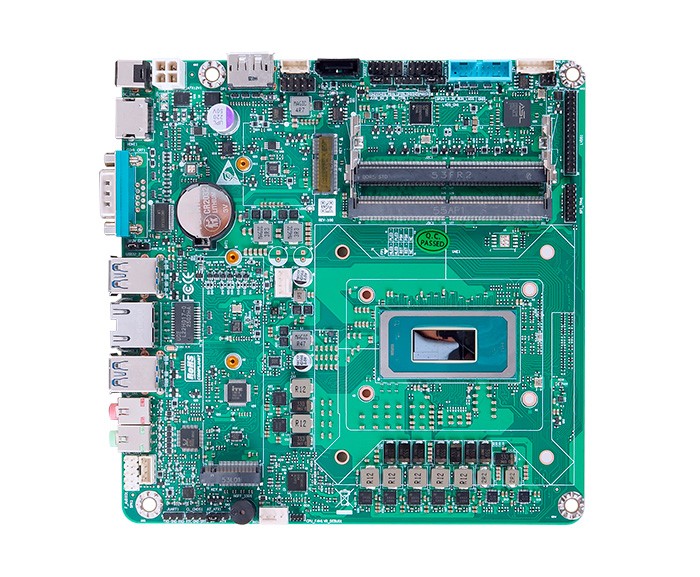

TMI800B
产品详情
|
处理器 |
Intel Core Ultra 系列 (Meteor Lake/Arrow Lake 125H/155H/225H/255H)；UEFI BIOS |
|
内存 |
2*DDR5 SO-DIMM ，频率 5600MHz ，最大支持 96G |
|
显示 |
1*HDMI2.0，4K@60Hz；1*DP1.4（4K@60Hz） |
| 24 位双通道 LVDS，1920x1080120Hz | |
|
存储 |
1*M.22280 接口（自适应 SATA&NVMe） |
| 1*SATA3.0，4PinSATA 电源 | |
|

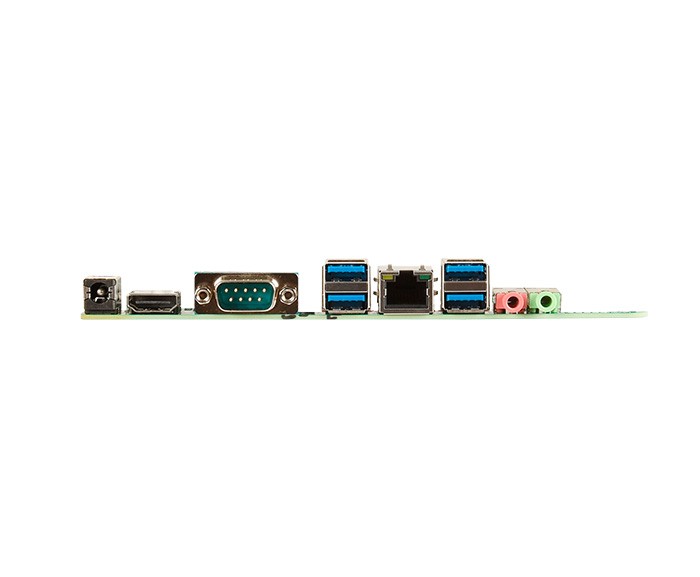

板边I/O接口 |
DCJACK、HDMI、VGA/COM(DB9)(二选一)、4*USB3.0 |
| 1*LAN（RTL8111H）、Micin、Lineout | |
| 扩展接口/功能 | 1*ATX4Pin 电源座 |
|
1*TPM_SPI 插针 |
|
| 1*DP（侧面，批量不上件） | |
| 1*E-Key（PCIe+USB2.0 协议，WIFI/BT/CNVI 模块） | |
|
2*USB3.0 插针，4*USB2.0 插针（JUSB_5V 电压选择） |
|
| 1*LVDS30PIN 插针(最大支持 120HZ)，1xLCDVOLSEL 显示屏电压跳帽(5V/12V) | |
|
1*4PINMONSW 插针，1*3PINLVDSOFF 跳帽，1*6PINLVDSPower |
|
|
1*Speaker（4pin）插针，支持 4Ω3W |
|
|
1*F_PANEL 面板插针，1*4PINCPU 风扇,1*4PINSYS 风扇 |
|
| 1*F_AUDIO9PIN 插针 | |
| 1*F_Audio | |
|
1*3PINAT/ATX |
|
|
电源 |
DC12-19V，120W |
|
工作环境 |
工作温度:-10℃ ~ +60℃；工作湿度:0% ~ 90%相对湿度，无凝露 |
|
存储温度:-20℃ ~ +70℃；存储湿度:0% ~ 90%相对湿度，无凝露 |
|
|
操作系统支持 |
Windows 10、Windows 11、Ubuntu |
|
尺寸 |
170×170mm |
