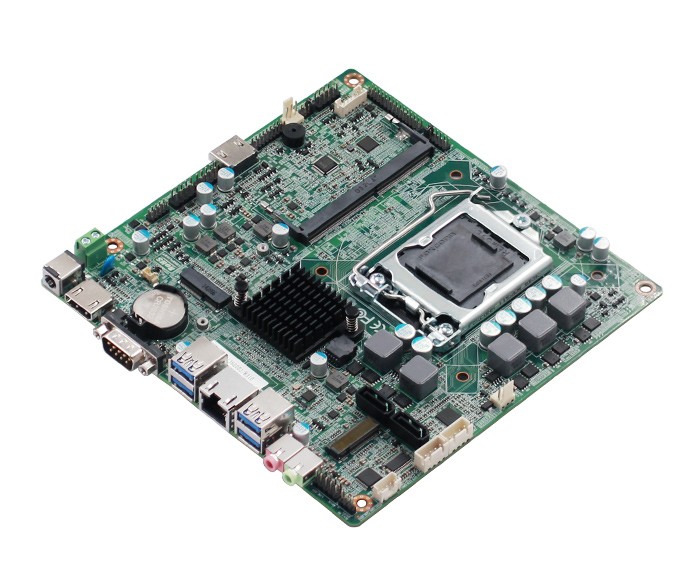

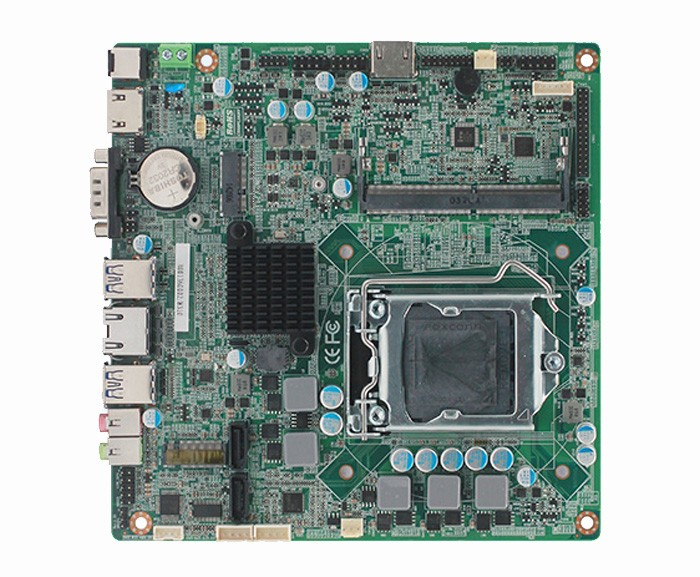

TOP360B

CPU封装

Intel LGA 1151

芯片组

Intel H310

BIOS

EFI BIOS

内存

技术架构

单通道DDR4-1866/2133/2400/2666 1.2V内存,最大支持32G

插槽

1*DDR4 SO-DIMM内存槽，最大支持32GB

视频

图形控制器

集成INTEL HD核心显卡,显卡型号跟CPU相关

Dual LVDS和EDP

LVDS支持双通道24位输出,最高分辨率1920 x 1200,EDP最高支持分辨率为4096*2304@60Hz（LVDS和EDP显示只能二选一）

HDMI

HDMI支持最大分辨率 4096*2160@30Hz

双显支持

LVDS/EDP+ HDMI1,LVDS/EDP+ HDMI2,HDMI1+HDMI2同步或异步显示

三显

LVDS/EDP+HDMI1+HDMI2同步或异步显示

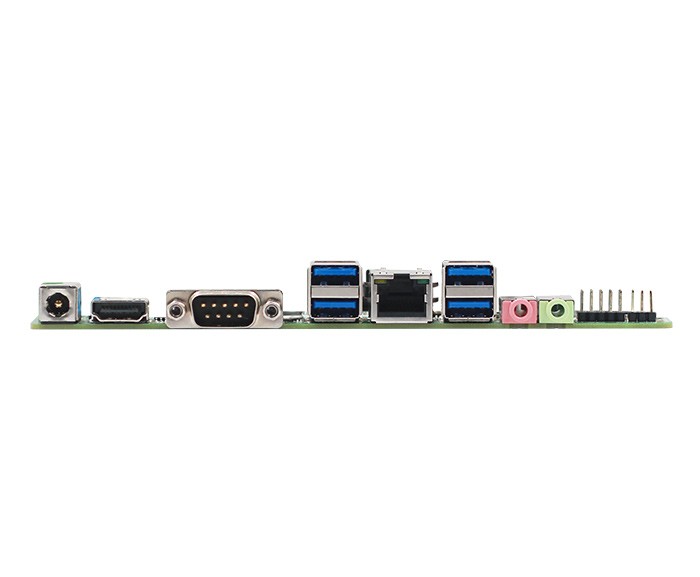

I/O背板

端口

1*DCIN,1*DB9,2*HDMI,1*LAN,4*USB3.1,1*LINE OUT,1*MIC

网络

控制器

1个Realtek RTL8111H,10M/100M/1000M自适应网卡

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super  I/O

控制器

IT8613E

硬件监控

看门狗定时器

0-255秒, 0-255分钟，提供看门狗例程

Cooler

铝质有风扇散热器（支持自动和手动风扇转速调节）

输入/输出接口

USB

4*USB3.1,4*USB2.0(排针）最大支持+5V/1.5A

串口

1*DB9 COM，支持RS232或1*RS485 1X2 2.0插针（功能二选一，通过改电阻和跳帽选择）

PS/2

1*PS/2插针接口(支持PS/2键盘鼠标)

GPIO

8位GPIO插针,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

M.2

支持一个M.2 CNVi协议WIFI

存储

SATA

2个标准SATAIII接口, 最大传输速率6Gb/s

M.2 NVMe/SATA

NGFF_SSD1：支持 M KEY 2240/2260/2280 NVMe协议或SATA SSD

电源

电源类型

单输入直流通电源,DC12V(8A-16A),(95W CPU搭配≥180W的电源，65W CPU搭配≥120W的电源）

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

系统支持

OS

Windows10  Linux

外观尺寸

尺寸

170 x 170 mm

重量

0.5KG

认证

CE,RoHS,FCC
