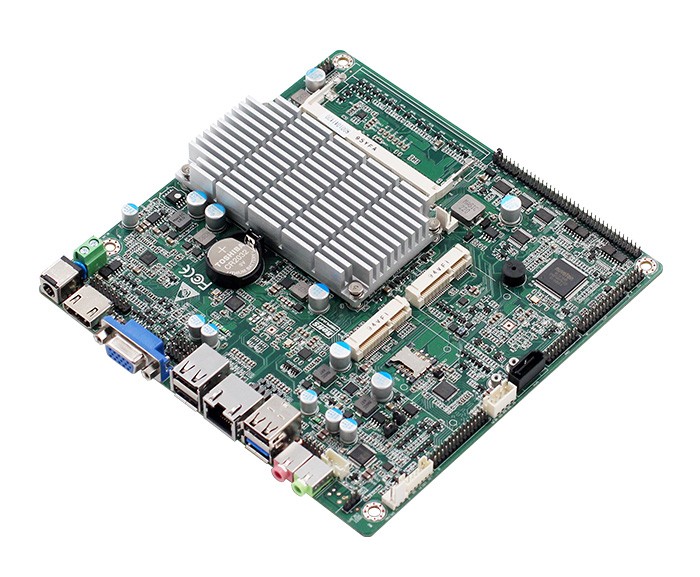

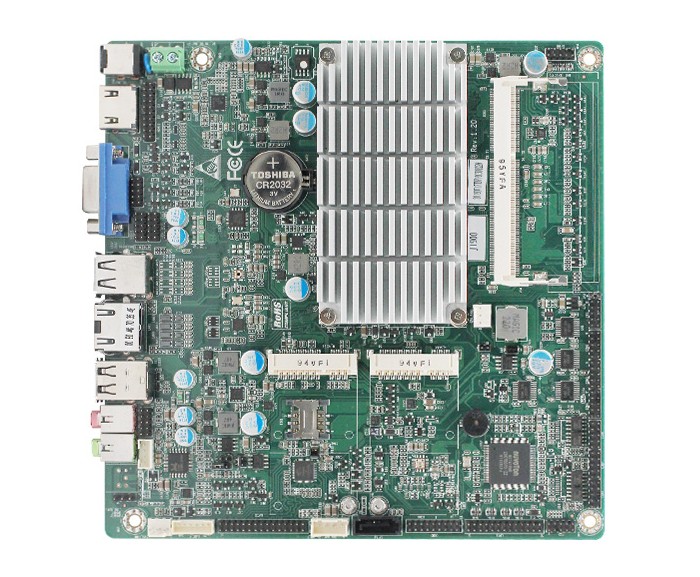

TOP19C（R120）

CPU封装

BGA

芯片组

支持Baytrail-I/D/M 系列处理器

BIOS

EFI BIOS

内存

技术架构

单通道DDR3L 1066/1333MHz

插槽

1*DDR3 SODIMM 240 Socket

视频

图形控制器

Intel HD Graphics

Dual LVDS和EDP

LVDS支持双通道24位输出,最高分辨率1920 x 1200 EDP最高支持分辨率为2560*1600（LVDS和EDP显示只能二选一）

VGA

VGA支持最大分辨率2048x1536

HDMI

HDMI支持最大分辨率 1920x1200

双显支持

LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示

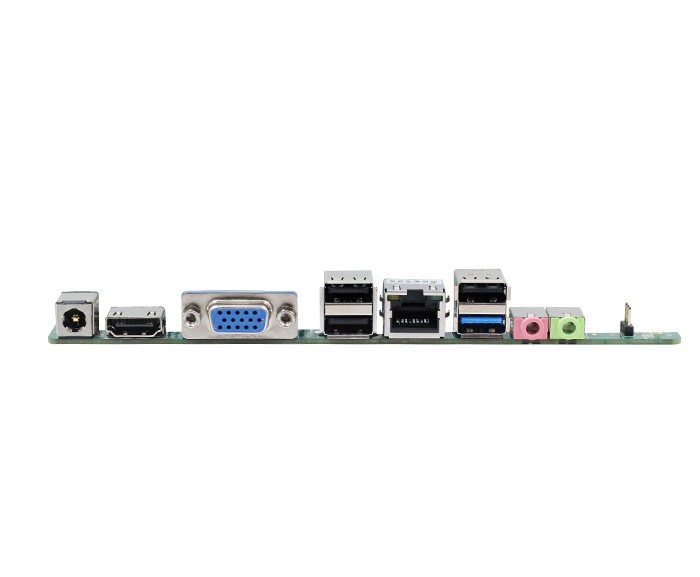

I/O背板

端口

1*DC 1*VGA 1*HDMI 2*LAN 2*USB 1*LINE OUT 1*MIC 1*SPDIF

网络

控制器

1个RTL8111E-V千兆网卡，RJ45接口(可选择2个网卡，后置USB为2个）

音频

控制器

瑞昱HD ALC662音频解码(左右声道 + 麦克风)

Super  I/O

控制器

NCT6106D

硬件监控

看门狗定时器

0-255秒,提供看门狗例程

Cooler

铝质有风扇散热器(可用无风扇)

输入/输出接口

USB

5*USB2.0, 1*USB3.0最大支持+5V/1A(当触摸屏可用时USB57插针只有一组可用,USB2.0为4个）

串口

4个RS-232, 2个RS422/485（可选择为6个RS232或者5个RS232和1个RS422/RS485)，RS485支持自动流向控制

PS/2

1*PS/2插针接口(支持PS/2键盘鼠标)

触摸屏

支持触摸屏（4wire 5wire 8wire 当触摸屏可用时USB57插针只有一组可用）

GPIO

8位,提供例程, 自由定义输入/输出,3.3V@24mA电平

扩展总线

Mini-PCle

1个Mini-PCIe插槽,支持PCIe和USB设备

存储

SATA

1个标准SATAII接口, 最大传输速率3Gb/s

M-SATA

1个 M-SATA Scoket,支持SANDISK协议，最大传输速率 3gb/s

电源

电源类型

单输入直流通电源，DC12V，+/-5%

工作环境

工作温度

-20℃ ~ +60℃

存储温度

-40℃ ~ +85℃

工作湿度

0% ~ 90%相对湿度, 无凝露

存储湿度

0% ~ 90%相对湿度, 无凝露

系统支持

Windows7 Windows10 Linux Android

外观尺寸

尺寸

170 x 170 mm

重量

0.5KG

认证

CE,RoHS,FCC
