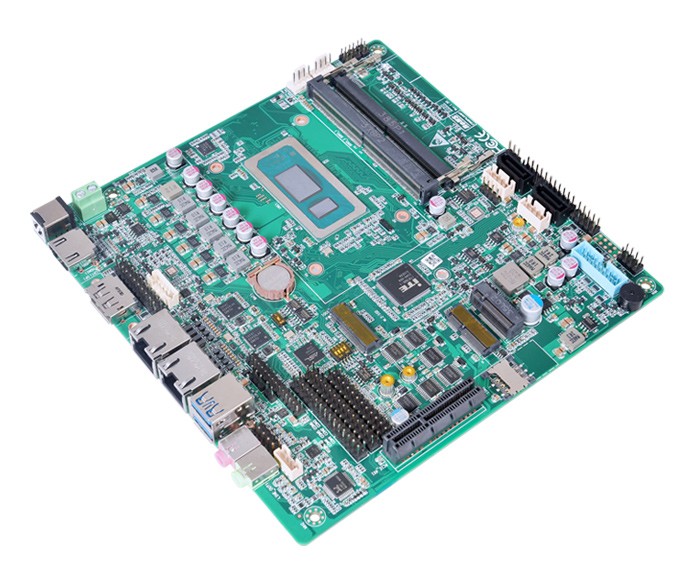

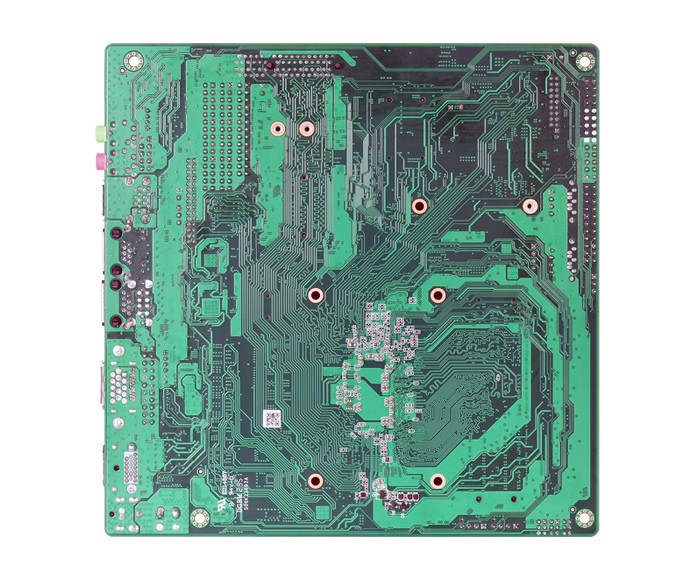

Mini ITX 主板-TOP600B（R100）
产品详情
|
处理器系统 |
板载12代Alder Lake-U/-P，13代Raptor Lake-U/-P系列处理器，TDP 28W |
|
UEFI BIOS |
|
|
内存 |
2*DDR5 SO-DIMM，共最大64GB |
|
显示 |
1*HDMI2.0，4K@60Hz |
|
1*VGA/DP1.4（4K@60Hz）二选一；JVGA插针，同VGA功能一起 |
|
|
24位双通道LVDS，1920x1200；eDP，4K@60Hz（LVDS和eDP二选一） |
|
|
存储 |
2个SATA3.0，2个大4Pin SATA电源 |
|
1个M.2 2280接口，默认PCIe4.0_4X协议 |
|
|
I/O接口 |
DC JACK、HDMI、VGA/DP、LAN/2*USB、LAN、2*USB3.0、Mic in、Line out |
|
扩展功能 |
TPM2.0，可选 |
|
2*Intel i226网络（单双网可选），双网时，共LAY的USB2.0为插针 |
|
|
1*PCIe4.0_X4（PCIe4.0_4x协议） |
|
|
1*E-Key（PCIe+USB2.0协议，WIFI/BT模块） |
|
|
1*B-Key（默认USB2.0协议，预留USB3.0协议，使用USB3.0协议时须减少USB3.0插针；4G/5G模块），Micro SIM卡 |
|
|
COM1/2为RS232/485（跳冒选择），COM3/4/5/6为RS232 |
|
|
1组2个USB3.0插针，1组2个USB2.0插针（不用E-Key时,再多一组USB2.0插针） |
|
|
LPT插针，2x13Pin；8位GPIO插针；LPT与16位GPIO二选一，默认LPT |
|
|
1*PS/2插针，2x4Pin，间距2.54mm |
|
|
F_Audio；SPEAK,3Wx2 |
|
|
0-255秒看门狗，提供看门狗例程 |
|
|
电源 |
DC 12-19V，90W及以上（根据具体使用环境确定） |
|
工作环境 |
工作温度：-20℃ ~ +60℃；工作湿度：0% ~ 90%相对湿度， 无凝露 |
|
存储温度：-40℃ ~ +85℃；存储湿度：0% ~ 90%相对湿度， 无凝露 |
|
|
操作系统 |
Windows11，Windows10，Linux |
|
尺寸 |
170x170 mm |
|
重量 |
230g（不含散热器） |
