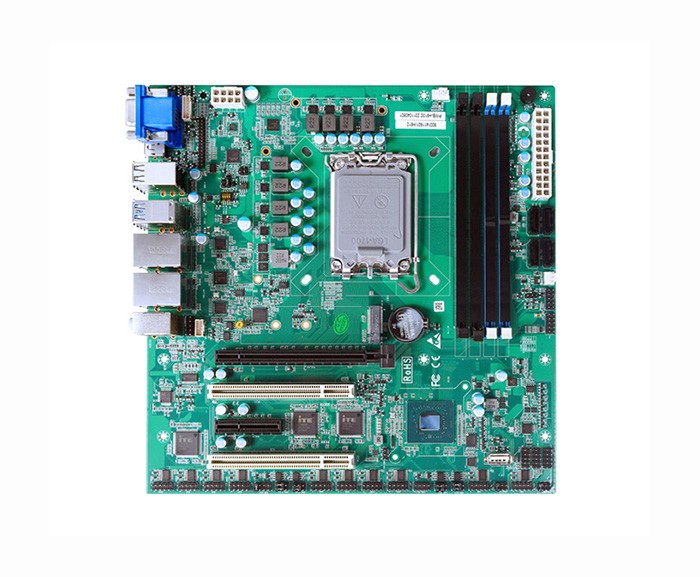

PIMB-H610C 工业母板 工控主板

UEFI BIOS

内存

2*DDR5, 共最大64GB;搭配12代4800MT/s;搭配13代CPU最大支持5600MT/s

B660/H670桥片，共最大128GB

存储

1*M.2 M-Key 2280(PCIe5.0 x2)

4*SATA3.0

显示

1DP；1*HDMI；*LVDS/EDP

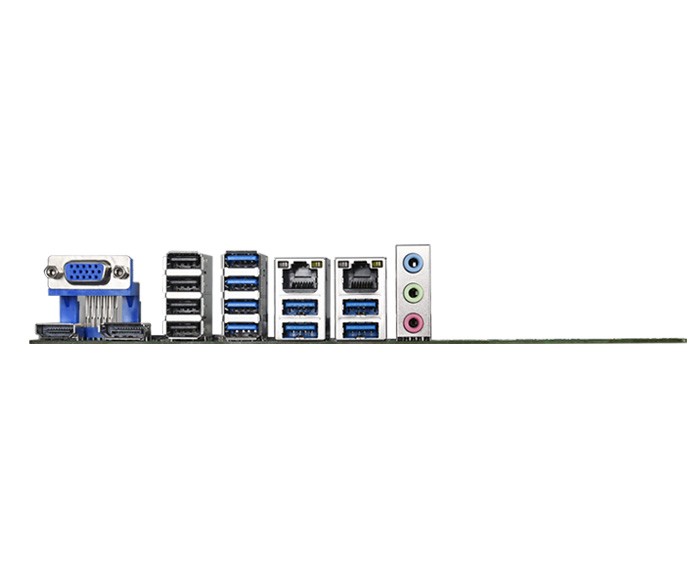

板边I/O接口

1*HDMI2.0；1*DP；1*VGA

2*LAN、8*USB3.2、4*USB2.0

1*3孔音频

扩展接口/功能

TPM2.0可选，默认没有

1 x Type A USB2.0、4 x USB2.0插针、1 x 5VSB拨码开关

1 x PCIe_x16(PCIe5.0 16X）

1 x PCIe_x4(PCIe5.0 4X)

2 x PCI

共10*COM，其中COM3和COM7可选RS232/RS422/RS485,默认RS232

2*COM（COM1和COM2）第9PIN电压(5V/12V)插针

1*4Pin智能温控CPU风扇，1*3Pin系统风扇

1*F_Audio插针、1*SPK插针

1*PS2插针；8位GPIO

电源

ATX 24+8 Pin电源, 300W以上

工作环境

工作温度: -20℃ ~ +60℃；工作湿度: 5% ~ 90%

存储温度: -40℃ ~ +85℃；存储湿度: 5% ~ 90%

操作系统支持

Windows10，Windows11，Linux等

尺寸

244x244 mm

重量

约580g
