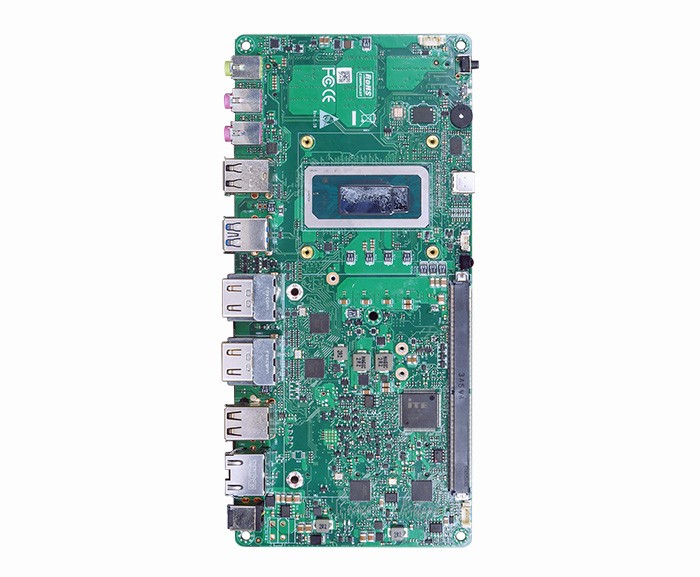

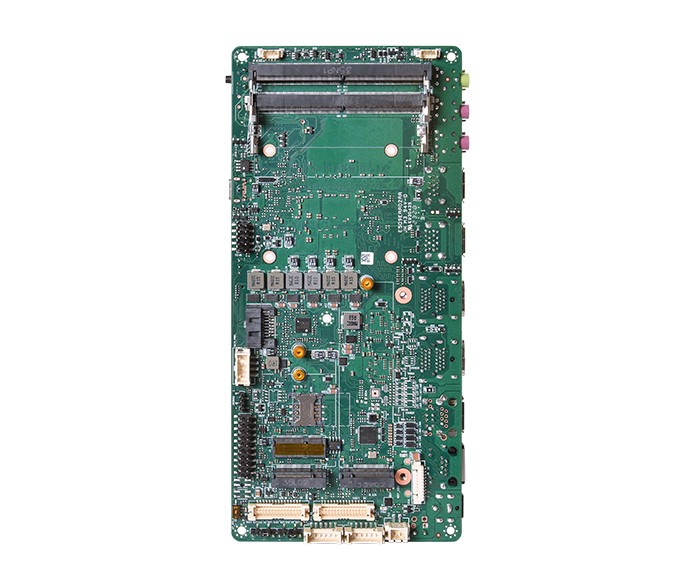

LIVE-AD600-工控主板双HDMI IN视频采集直播会议主板

EFI BIOS

内存

2*DDR5 SO-DIMM, 共最大64GB

Alder Lake系列最高4800MHz，Raptor Lake系列最高5200MHz

存储

1*M.2 M-Key 2280(NVMe PCIe4.0_x4)存储接口

显示

2*HDMI IN, 支持4096x2160@30Hz

2*HDMI OUT, 支持4096x2160@60Hz

2*eDP/LVDS

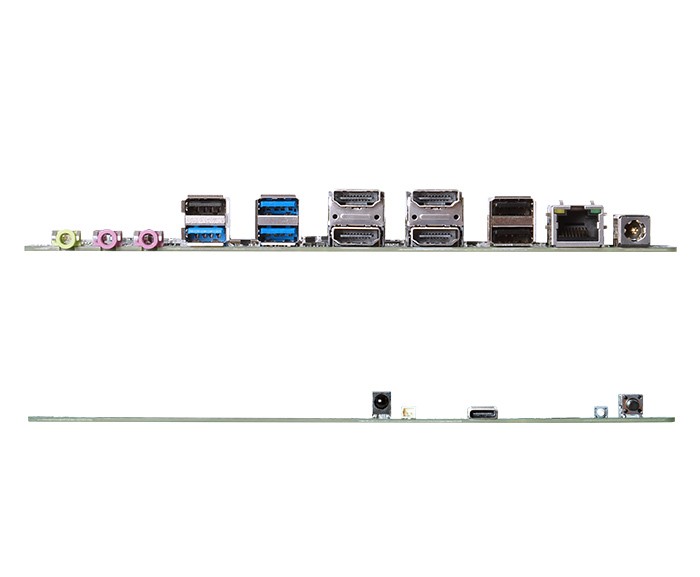

板边I/O接口

DC JACK，2*USB3.2，2*USB2.0，1*Type-C(USB3.2 + DP)

2*HDMI IN，2*HDMI OUT,2*Mic in,1*Line out

单双网可选。（单网时，板边再多2个USB2.0；双网时，板内是1组USB2.0排针）

扩展接口/功能

TPM2.0可选，默认没有

1*M.2 E-Key（PCIe3.0/2.0协议, 支持WIFI/BT模块）

1*M.2 B-Key（USB2.0 + USB3.0协议, 支持4G/5G模块）

1*MXM显卡插槽，82x70mm，Type A,TDP 50W

1*SPEAK，1*外接电池接口，1*24V输出（闪光灯/光源）接口

1*开机按键，1*复位按键

1*4Pin PWM CPU风扇，1*4Pin GPU风扇，1*系统风扇

电源

DC 19V,120W 及以上（具体根据实际使用环境）

工作环境

工作温度: -20℃ ~ +60℃；工作湿度: 5% ~ 90%

存储温度: -40℃ ~ +85℃；存储湿度: 5% ~ 90%

操作系统支持

Windows10，Windows11

尺寸

95 x 205 mm

重量

约 500g(含 CPU 散热模组)
