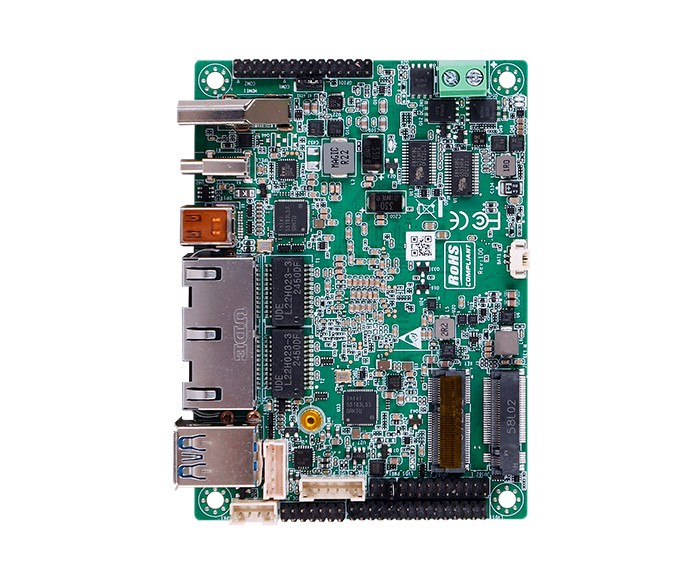

PDM-5110 - 2.5寸工控主板 - N100/N300迷你主板
产品详情
|

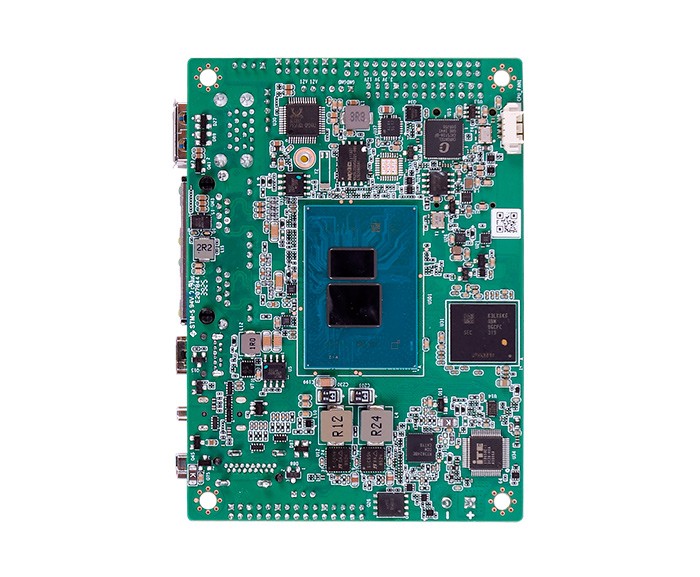

处理器 |
Intel Alder Lake-N/Twin Lake-N 系列，N97，TDP 12W（可选 X7213E 10W，N150 6W） |
|
EFI BIOS |
|
|
内存 |
板贴 LPDDR5，频率 4800MHz。最大支持 16GB |
|
显示 |
1*Mini-DP 4096*2160@60Hz、1*HDMI 2.0 4096*2160@60Hz、1*TYPE-C 4096*2160@60Hz |
| 1*LVDS、1*EDP（EDP 与 LVDS 二选一，BIOS 下控制） | |
|
存储 |
1*M.2 M-Key 2242 NVMe PCIe3.0 X2（同时支持 SATA3.0） |
|

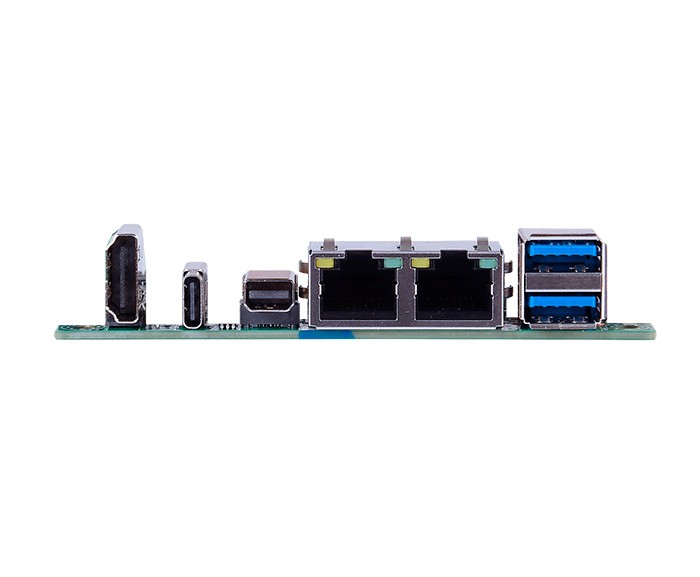

板边I/O接口 |
HDMI、TYPE-C、Mini-DP、2*USB3.0、2*LAN Intel i226-V、DC_IN 电源输入 |
| 扩展接口/功能 |
1*M.2 E-Key(PCle3.0/CNVI+USB2.0 协议，支持 WIFI/BT） |
|
2*COM 排针, 间距 2.0mm，支持 RS232、RS422、RS485 |
|
|
2*USB2.0 排针 间距 2.0mm |
|
|
1*LVDS/EDP 排针，间距 2.0mm;1*LVDS_PWR 跳冒，默认 3.3V |
|
|
1*FP1 排针，间距 2.0mm; 1*LVDS_P1，排针，间距 2.5mm |
|
|
1*SPK1 间距 2.0mm; 1*AT_ATX1 跳冒 间距 2.0mm |
|
| 1*POE_PWR 排针，间距 2.0mm （POE PSE) | |
| 1*CPU_FAN1; 1*BATTERY | |
|
电源 |
DC12-24V 60W |
|
工作环境 |
工作温度:-20℃ ~ +60℃；工作湿度:0% ~ 90%相对湿度，无凝露 |
|
存储温度:-40℃ ~ +85℃；存储湿度:0% ~ 90%相对湿度，无凝露 |
|
|
操作系统支持 |
Windows10，Windows11，Linux |
|
尺寸 |
100x72 mm |
|
重量 |
不含散热器165g |
