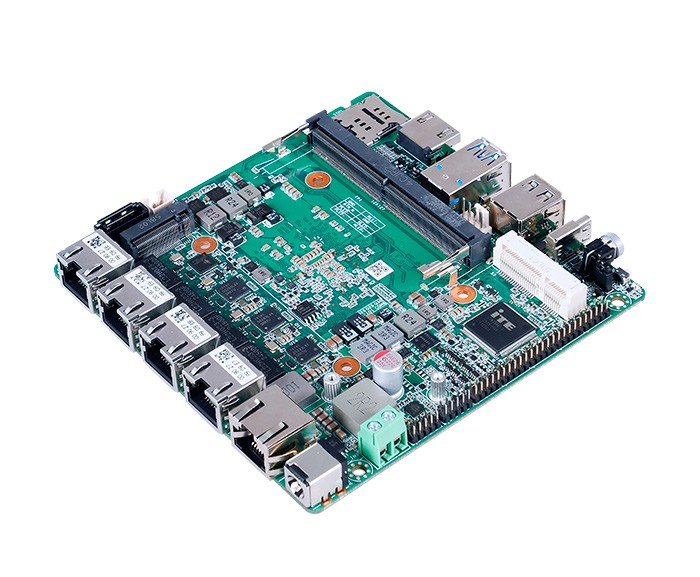

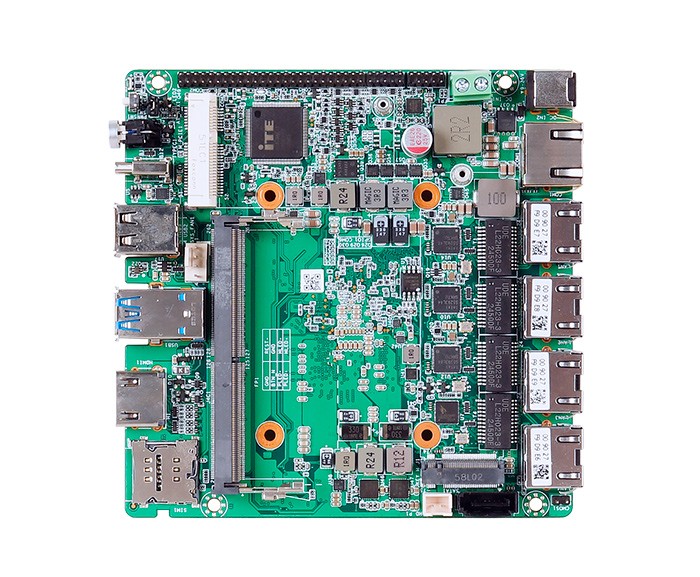

PNM-5210 - 12x12cm工控主板 - N100/N305迷你主板2.5g 4网6串口工业自动化视觉检测poe迷你电脑主机工控机主板
产品详情
|
处理器 |
板载 Intel Twin Lake/Alder Lake 系列，TDP 15W |
|
EFI BIOS |
|
|
内存 |
1*DDR5 SO-DIMM 4800MT/s，最大支持 16GB |
|
显示 |
1*HDMI2.0 接口，支持 3840x2160@60Hz |
|
存储 |
1*M.2 M-Key 2280(NVMe PCIe3.0 x2 协议) |
| 1*SATA3.0 接口，2Pin 5V 电源 | |
|

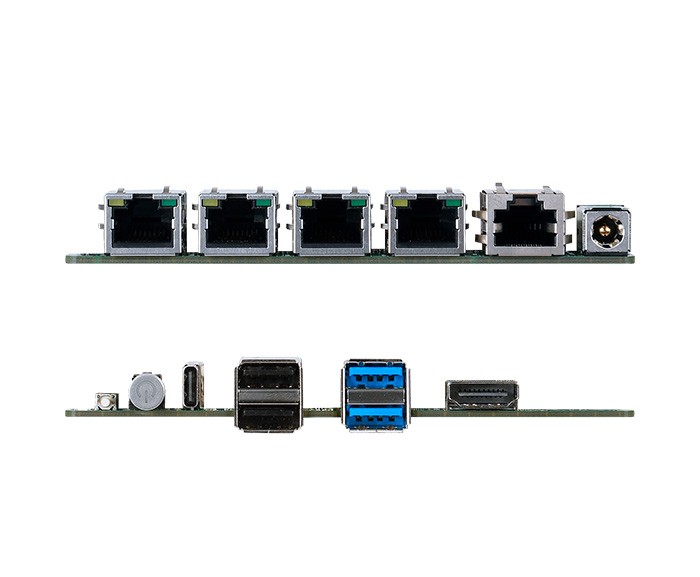

板边I/O接口 |
2*USB3.0；2*USB2.0；1*HDD_LED 灯；1*HDM2.0；1*Type-C（USB3.2+DP） |
|
4*LAN（3*Intel 226-V，1*RTL8156B，可选 POE 48V/15W（PSE）-IEEE 802.3af） |
|
| 1*RJ45 console；DC JACK(9-36V)；开机按键；复位按键 | |
| 内置扩展接口 |
外置 TPM2.0 可选，默认没有。默认是 CPU 内置 TPM2.0 |
|
1*CMOS，2Pin 插针，间距 2.54mm；1*AT_ATX 2Pin 插针，间距 2.0mm |
|
|
1*Mini PCIe（PCIe+USB2.0+SATA3.0 协议，WIFI/BT/4G） |
|
|
1*GPIO 8 bit， 2*5pin 插针，间距 2.0mm；1*SIM 卡槽 |
|
|
1*FP1，2*5pin 插针，间距 2.0mm；1*RTC 电池 |
|
|
5*COM，2*5pin 插针，间距 2.0mm，BOM 可选 3*RS232，2*RS485 |
|
| 1*PWM CPU FAN，4Pin 插针，间距 1.25mm；1*SYS FAN，4Pin 插针，间距 2.54mm | |
|
电源 |
DC 9~36V |
|
工作环境 |
工作温度:-20°C ~ +60°C;工作湿度:0% ~ 90%，相对湿度，无凝露 |
|
存储温度:-40°C ~ +85°C;存储湿度:0% ~ 90%，相对湿度，无凝露 |
|
|
操作系统支持 |
Windows10，Windows11，Linux |
|
尺寸 |
120x120mm |
