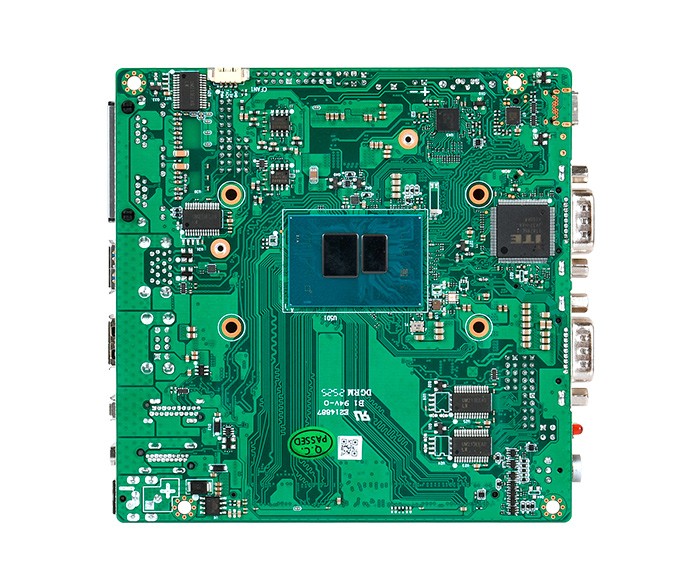

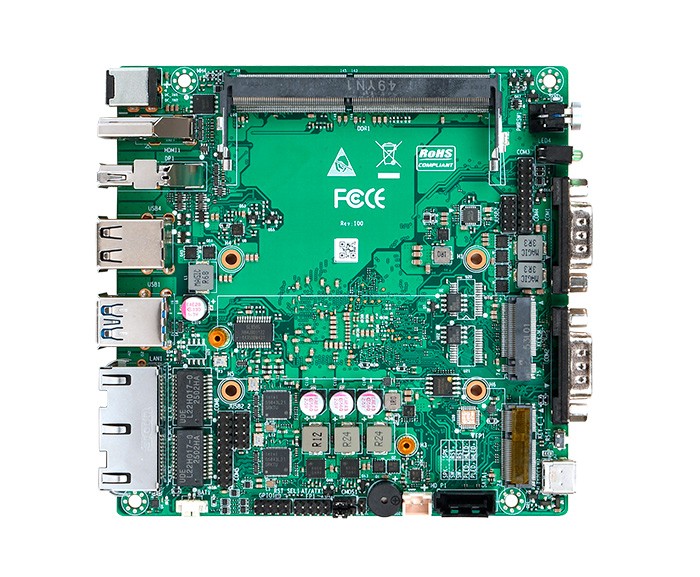

AD30NU - 12x12cm工控主板 - N100/N150/N300迷你主板双网双串口迷你电脑主机工控机主板
产品详情
|
处理器 |
板载 intel Alder Lake-N 系列TDP 6W（4C4T） |
|
UEFI |
|
|
内存 |
1*DDR4-3200 SO-DIMM，最大支持16GB |
|
显示 |
1*HDMI 2.0 4096*2160@60Hz（竖插） |
| 1*DP 4096*2160@60Hz（竖插） | |
|
存储 |
M.2 KEY-M 2280（PCIe3.0_X2 NVME ）可选SATA3.0协议) |
| 1*SATA3.0，2Pin间距2.0 5V电源 | |
|

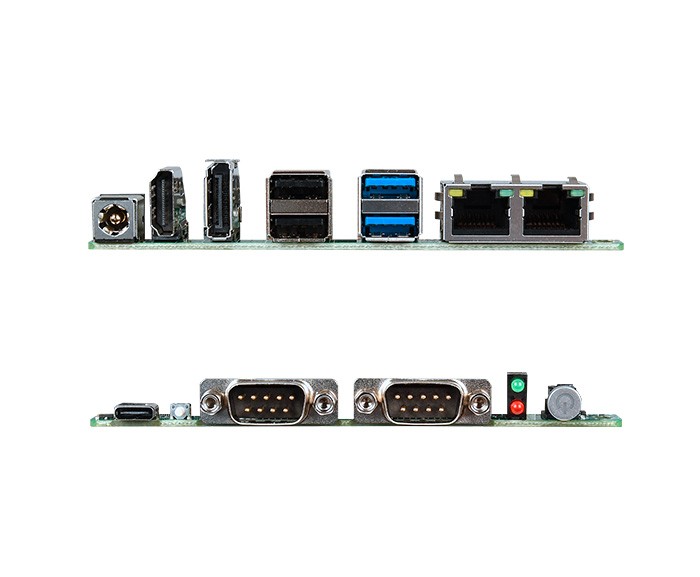

板边I/O接口 |
2*USB3.0 间距2.0mm, 2*USB2.0 间距2.0mm |
|
1*Type-C（仅USB3.0）、1*DC JACK 电源接口 |
|
| 1*HDMI（竖插）, 1*DP（竖插） | |
| 2*LAN Intel i226-V（LAN2可选Intel i211） | |
| 2*COM DB9， 2*RS422/485(可选择为2*RS232) | |
| 1*电源指示灯, 1*硬盘指示灯 | |
| 1*开关按键, 1*复位按键（支持一键还原） | |
| 内置扩展接口 |
板载TPM2.0 (预留) |
|
4*RS232排针, 间距2.0mm |
|
|
1*USB2.0排针 间距2.0mm |
|
|
8 bit GPIO排针 间距2.0mm |
|
|
1*4Pin PWM CPU FAN 间距1.25mm（5V, SYS SMART FAN ） |
|
|
1*2pin CL_CMOS 间距2.0mm |
|
| 1*3pin REST_SEL 间距2.0mm | |
| 1*4pin JDEBUG1 间距2.0mm | |
| 1*F_Pane 9pin 间距2.0mm | |
| 1*2pin HD_P 间距2.0mm | |
| AD30NU-IOA ，AD30NU-IOB | |
| 1*BATTERY | |
| 1*蜂鸣器(预留) | |
|
电源 |
DC 12-19V，30W |
|
工作环境 |
工作温度:-20℃ ~ +60℃；工作湿度:0% ~ 90%相对湿度，无凝露 |
|
存储温度:-40℃ ~ +85℃；存储湿度:0% ~ 90%相对湿度，无凝露 |
|
|
操作系统支持 |
Windows10，Windows11，Linux |
|
尺寸 |
120x120 mm |
|
扩展板 |
4*COM扩展板 |
