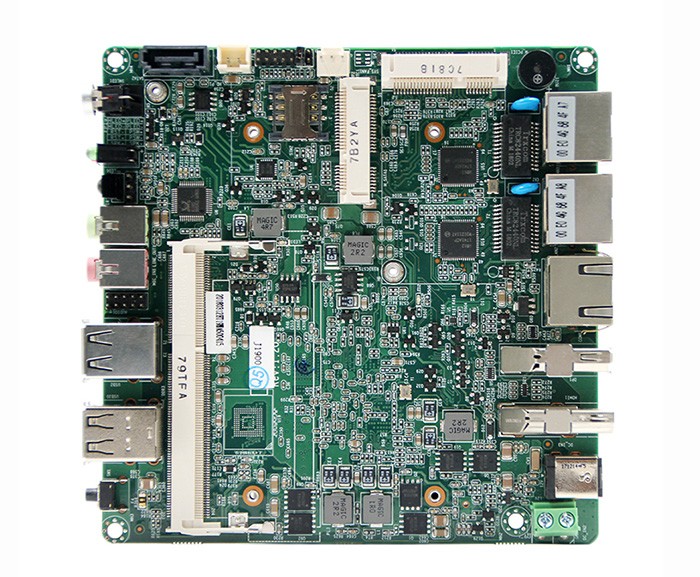

BT19NA（R130） - 迷你主板 - 工控主板
产品详情
|
处理器系统 |
CPU |
支持Baytrail-I/D/M 系列处理器 (J1900 J1800 E3845) |
|
CPU封装 |
BGA |
|
|
芯片组 |
支持Baytrail-I/D/M 系列处理器 |
|
|
BIOS |
EFI BIOS |
|
|
内存 |
技术架构 |
单通道DDR3 1066/1333MHz |
|
容量 |
最大支持8GB内存 |
|
|
插槽 |
DDR3 SODIMM 204 Socket |
|
|
视频 |
图形控制器 |
Intel HD Graphics |
|
DP |
DP支持最大分辨率2560*1600 |
|
|
HDMI |
HDMI支持最大分辨率 1920x1080 |
|
|
双显支持 |
HDMI+DP同步或异步显示 |
|
|

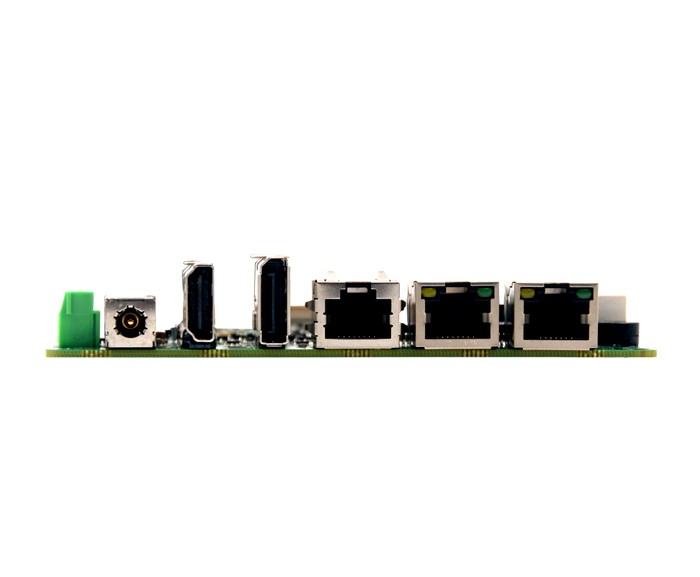

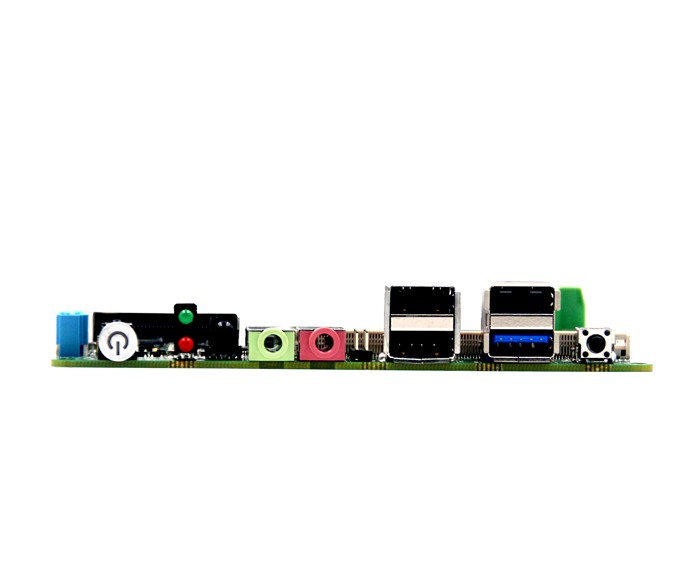

I/O面板 |
端口 |
1*DP 1*HDMI 1*USB3.0 3*USB2.0 2*LAN 1*快速开机按钮带指示灯1*复位按钮 1*DC 1*COM口 1*LINE OUT 1*MIC 1*电源指示灯 1*硬盘指示灯 |
|
网络 |
控制器 |
2*Intel I225 2.5G网口，RJ45接口 |
|
|
Cooler |
铝质无风扇散热器 |
|
输入/输出接口 |
USB |
3*USB2.0 1*USB3.0最大支持+5V/1A |
|
串口 |
1*RJ45 接口 RS-232 |
|
|
红外 |
1*IR红外接收端口 |
|
|
音频 |
1*LINE OUT 1*MIC |
|
|
数字音频 |
1*3pin排针 |
|
|
扩展总线 |
Mini-PCle |
1个Mini-PCIe插槽,仅支持 PCIE信号设备 |
|
存储 |
SATA |
1个标准SATAII接口, 最大传输速率3Gb/s |
|
M-SATA |
1个Mini-PCIe M-SATA Scoket,支持SANDISK协议，最大传输速率 3gb/s |
|
|
EMMC |
支持32/64/128G(可选择） |
|
|
电源 |
电源类型 |
单输入直流通电源，DC12-19V，+/-5% |
|
工作环境 |
工作温度 |
-20℃ ~ +60℃ |
|
存储温度 |
-40℃ ~ +85℃ |
|
|
工作湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
|
存储湿度 |
0% ~ 90%相对湿度, 无凝露 |
|
|
系统支持 |
|
Windows7 Windows8.1 Windows10 Linux 使用EMMC安装系统时 J1900 ，J1800 CPU只支持Windows8.1 Windows10，E3845 CPU支持Windows8.1 Windows10 Linux |
|
外观尺寸 |
尺寸 |
120 x 120 mm |
|
重量 |
0.5KG |
|
|
认证 |
|
CE,ROHS,FCC |
